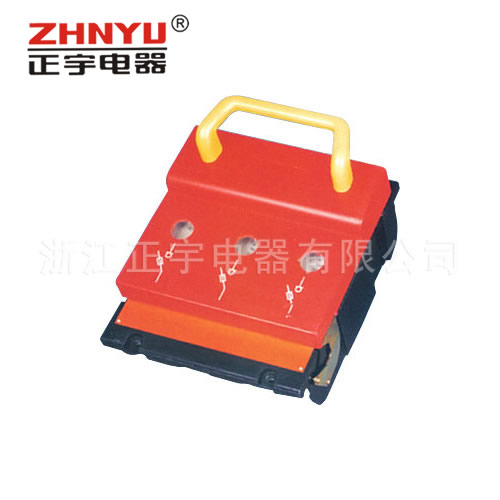

開關簡介
HR6系列熔斷器式隔離開關(以下簡稱開關)主要用于額定電壓交流380V和660V(45～62Hz)，約定發熱電流至630A的具有高短路電流的配電電路和電動機電路中，作為電源開關、隔離開關、應急開關、并作電路保護之用，但一般不作為直接開閉單臺電動機之用。
開關符合IEC60947-3、GB14048.3標準。

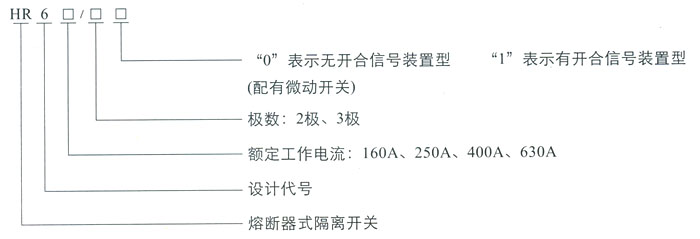

型號及含義

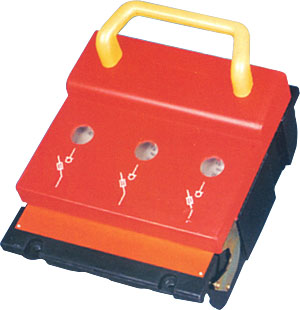

結構特征
開關由底座、蓋和滅弧室等部分組成，均由耐弧塑料制成，為全塑型結構。靜觸頭直接裝在底座上，滅弧室拆裝方便，每個滅弧室都有內室和外室二部分，采用多片金屬滅弧柵，增強了滅弧能力，提高了觸頭壽命。
NT型熔斷體裝在蓋的內部，蓋可沿支持件呈扇形旋轉，具有較大的電隔離距離以滿足隔離開關的要求，蓋可以方便地從底座上拆下，使得安裝和更換熔斷體很方便。底座上具有兩組安裝孔，能滿足各種開關柜內及面板上安裝的要求。開關的兩側面，根據需要可裝輔助觸頭，發出指示開關分合狀態的信號。
主要參數
4.1開關與熔斷體的配用關系
|
開關約定發熱電流(A)
|
配用熔斷體
|
額定電壓(V)
|
熔體電流值(A)
|
|
160
|
NT00
|
380
|
4、6、10、16、20、25、32、35、40、50、63、80、100、125、160
|
|
660
|
4、6、10、16、20、25、32、35、40、50、63、80、100
|
|
250
|
NT1
|
380
|
80、100、125、160、200、224、250
|
|
660
|
80、100、125、160、200
|
|
400
|
NT2
|
380
|
125、160、200、224、250、300、315、355、400
|
|
660
|
125、160、200、224、250、300、315
|
|
630
|
NT3
|
380
|
315、355、400、425、500、630
|
|
660
|
315、355、400、425
|
4.2開關主要技術參數
|
型號
|
HR6-160
|
HR6-250
|
HR6-400
|
HR6-630
|
|
額定絕緣電壓(V)
|
660
|
660
|
660
|
660
|
|
約定發熱電流(A)
|
100
|
250
|
400
|
630
|
|
額定工作電流(A)
|
380V
|
160
|
250
|
400
|
630
|
|
|
660V
|
100
|
200
|
315
|
425
|
|
額定接通和分斷能力(A)(1.05Ue時)
|
380V,COSф=0.35 AC-23B
|
接通
|
1280
|
2000
|
3200
|
5040
|
|
分斷
|
960
|
1500
|
2400
|
3780
|
|
660V,COSф=0.65 AC-22B
|
接通
|
480
|
750
|
1200
|
1890
|
|
分斷
|
480
|
750
|
1200
|
1890
|
|
額定熔斷短路電流(kA) X
|
50
|
50
|
50
|
50
|
|
******預期峰值電流(kA)
|
100
|
100
|
100
|
100
|
|
污染等級
|
3
|
3
|
3
|
3
|
|
安裝類別
|
Ⅲ
|
Ⅲ
|
Ⅲ
|
Ⅲ
|
4.3輔助開關額定電壓交流380V，約定發熱電流6A，使用類別為AC-15，額定控制容量300VA.
開關外形與安裝尺寸
|
型號
|
外形尺寸(mm)
|
外形尺寸(mm)
|
|
A
|
B
|
C
|
D
|
E
|
a
|
b
|
c
|
d
|
фe
|
фf
|
|
HR6-160/30
|
134
|
215
|
142
|
245
|
40
|
80
|
198
|
80
|
40
|
ф6.5
|
ф6.5
|
|
HR6-250/30
|
184
|
280
|
162
|
320
|
60
|
120
|
260
|
120
|
60
|
ф8.5
|
ф8.5
|
|
HR6-400/30
|
244
|
300
|
194
|
360
|
80
|
160
|
280
|
160
|
60
|
ф8.5
|
ф8.5
|
|
HR6-630/30
|
244
|
300
|
194
|
360
|
80
|
160
|
280
|
160
|
60
|
ф8.5
|
ф8.5
|
|
