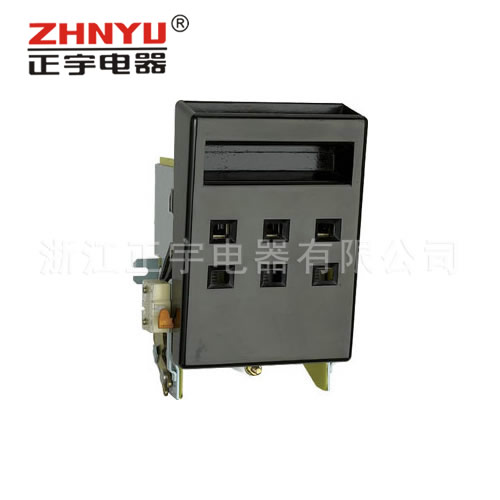

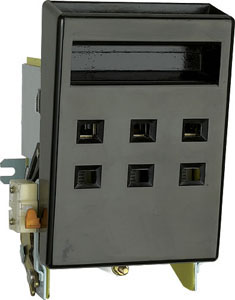

開關簡介
HR5系列熔斷器式隔離開關(以下簡稱開關)主要用于額定電壓交流380V和660V(45～62Hz)，約定發熱電流至630A的具有高短路電流的配電電路和電動機電路中，作為電源開關、應急開關，并作為電路保護之用，但一般不作為直接開閉單臺電動機之用。
開關符合IEC60947-3、GB14048.3標準。

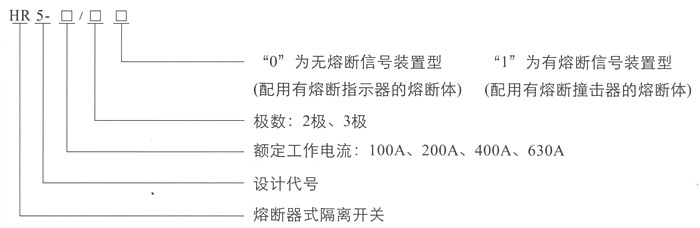

型號及含義
主要技術參數
|
額定工作電壓Ue(V)
|
約定發熱電流Ie(A)
|
使用類別
|
額定接通和分斷能力
|
額定熔斷短路電流
|
|
接通
|
接通
|
接通
|
分斷
|
分斷
|
分斷
|
操作循環數
|
電流有效值(kA)
|
COSф
|
通斷次數
|
|
I/Ie
|
U/Ue
|
COSф
|
Ic/Ie
|
Ur/Ue
|
COSф
|
|
380
|
100
|
AC-23B
|
10
|
1.05
|
0.45
|
8
|
1.05
|
0.45
|
5
|
50
|
0.25
|
各1次
|
|
200
|
AC-23B
|
10
|
1.05
|
0.35
|
8
|
1.05
|
0.35
|
3
|
50
|
0.25
|
各1次
|
|
400
|
AC-23B
|
10
|
1.05
|
0.35
|
8
|
1.05
|
0.35
|
3
|
50
|
0.25
|
各1次
|
|
630
|
AC-23B
|
10
|
1.05
|
0.35
|
8
|
1.05
|
0.35
|
3
|
50
|
0.25
|
各1次
|
|
660
|
100
|
AC-22B
|
3
|
1.05
|
0.65
|
3
|
1.05
|
0.65
|
5
|
50
|
0.25
|
各1次
|
|
200
|
AC-22B
|
3
|
1.05
|
0.65
|
3
|
1.05
|
0.65
|
5
|
50
|
0.25
|
各1次
|
|
315
|
AC-22B
|
3
|
1.05
|
0.65
|
3
|
1.05
|
0.65
|
5
|
50
|
0.25
|
各1次
|
|
400
|
AC-22B
|
3
|
1.05
|
0.65
|
3
|
1.05
|
0.65
|
5
|
50
|
0.25
|
各1次
|
|
額定工作電壓(V)
|
使用類別
|
接通
|
接通
|
接通
|
分斷
|
分斷
|
分斷
|
|
I/Ie
|
U/Ue
|
COSф
|
Ic/Ie
|
Ur/Ue
|
COSф
|
|
380
|
AC-23B
|
1
|
1
|
0.65
|
1
|
1
|
0.65
|
|
AC-23B
|
1
|
1
|
0.8
|
1
|
1
|
0.80
|
3.8開關與熔斷器的配用關系(見表3)
|
開關約定發熱電流(A)
|
配用熔斷體號碼
|
熔體電流值(A)
|
|
100
|
NT00
|
4、6、10、16、20、25、32、35、40、50、63、80、100、125、160
|
|
200
|
NT1
|
80、100、125、160、200、224、250
|
|
400
|
NT2
|
125、160、200、224、250、300、315、355、400
|
|
630
|
NT3
|
315、355、400、425、500、630
|
注：當開關用于電動機電路中，允許熔體額定電流大于開關約定發熱電流

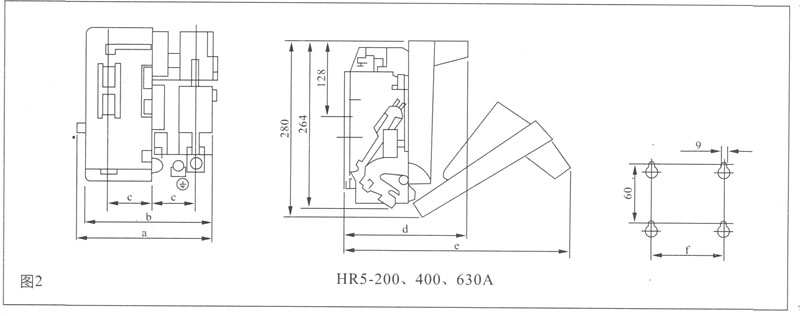

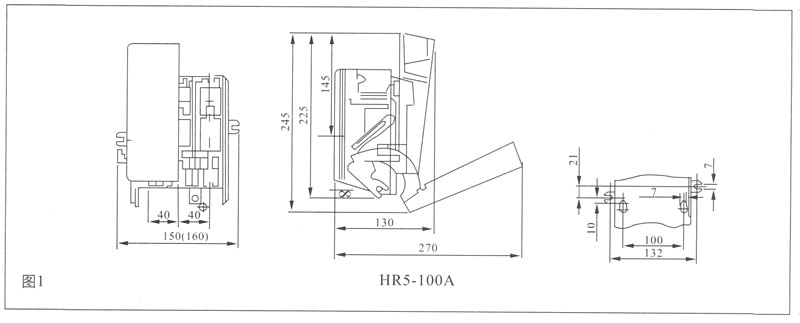

4.開關外形與安裝尺寸
|
型號
|
尺寸(mm)
|
|
a
|
b
|
c
|
d
|
e
|
f(安裝孔距)
|
|
HR5-200/20
|
203
|
203
|
62
|
193
|
342
|
130
|
|
HR5-200/30
|
203
|
203
|
62
|
193
|
342
|
130
|
|
HR5-200/31
|
220
|
203
|
62
|
193
|
342
|
130
|
|
HR5-400/20
|
226
|
226
|
70
|
210
|
358
|
130
|
|
HR5-400/30
|
226
|
226
|
70
|
210
|
358
|
130
|
|
HR5-400/31
|
242
|
226
|
70
|
210
|
358
|
130
|
|
HR5-630/20
|
272
|
272
|
85
|
224
|
372
|
200
|
|
HR5-630/30
|
272
|
272
|
85
|
224
|
372
|
200
|
|
HR5-630/31
|
290
|
272
|
85
|
224
|
372
|
200
|
|
