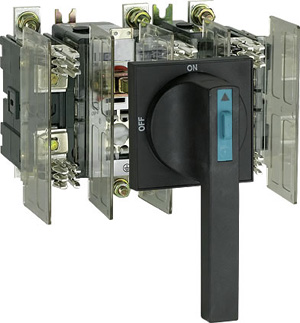

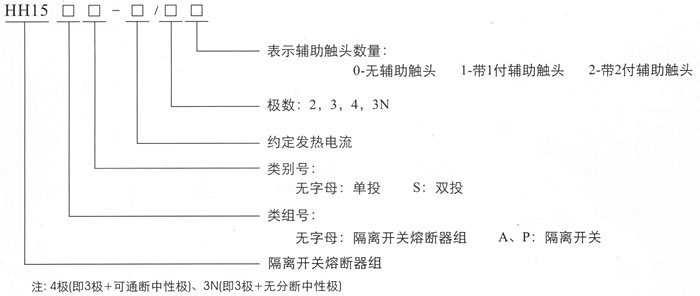

| HH15系列隔離開關熔斷器組 |
|
表3：HH15P(QP)系列隔離開關的主要參數
|

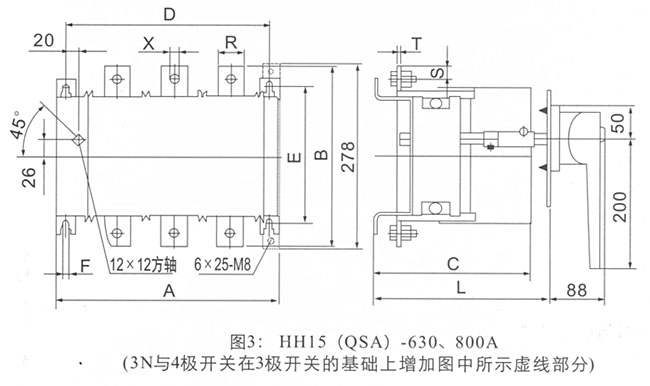

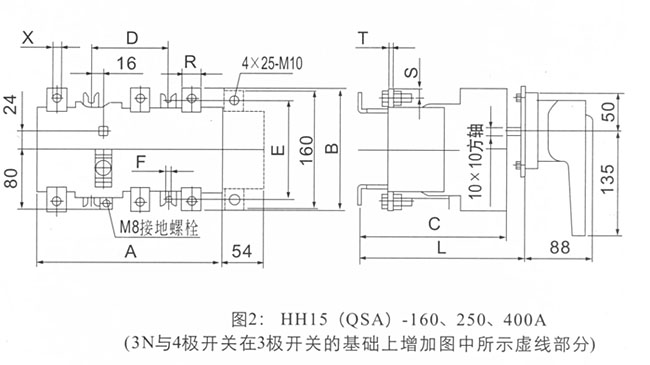

||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HH15系列隔離開關熔斷器組 |
|

|

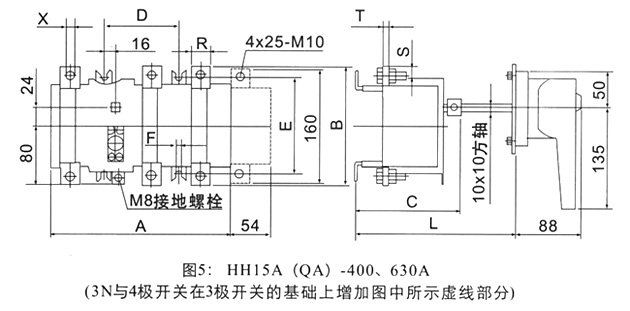

||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HH15系列隔離開關熔斷器組 |
|

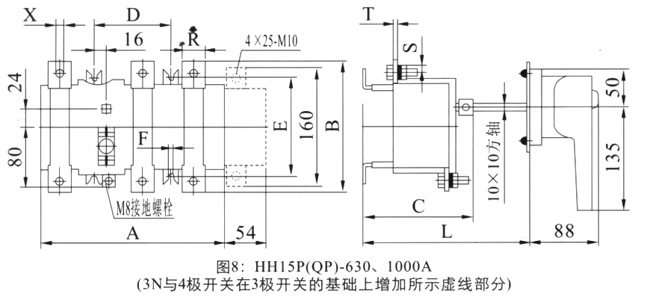

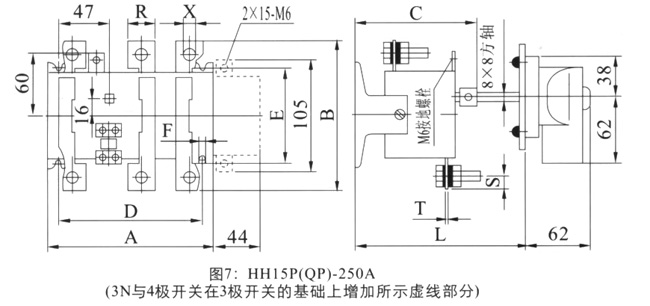

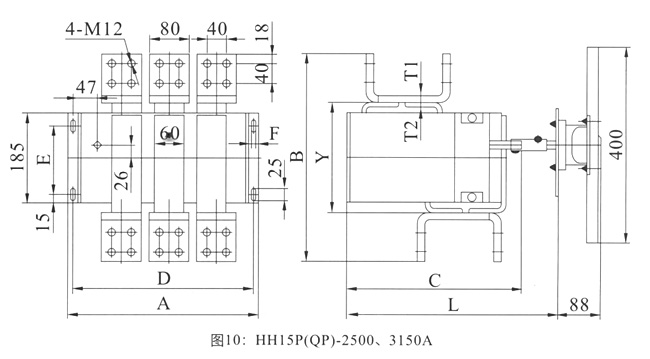

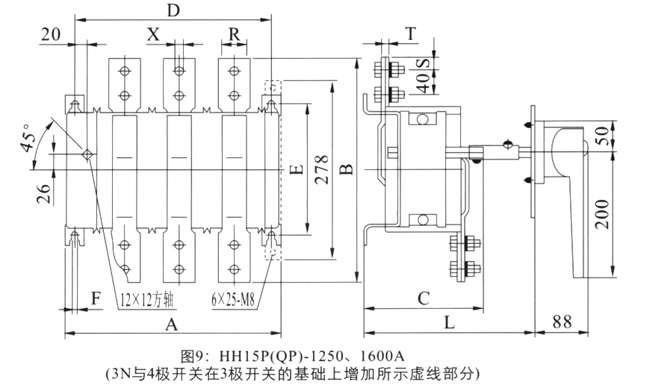

4、HH15P(QP)-2500、3150A的外形與安裝尺寸(見圖10、表7)

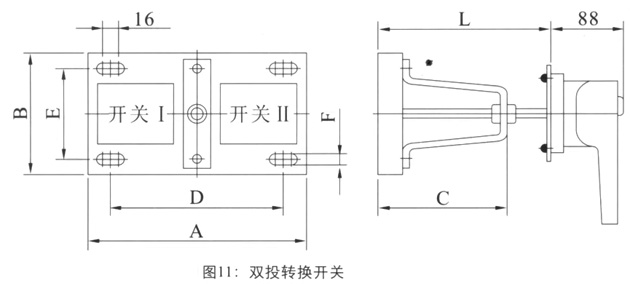

5、雙投轉換開關由兩臺相應的單投開關在底板上左右并排組裝而成，其外形與安裝尺寸(見表8、圖11) 表8：雙投轉換開關的外形與安裝尺寸

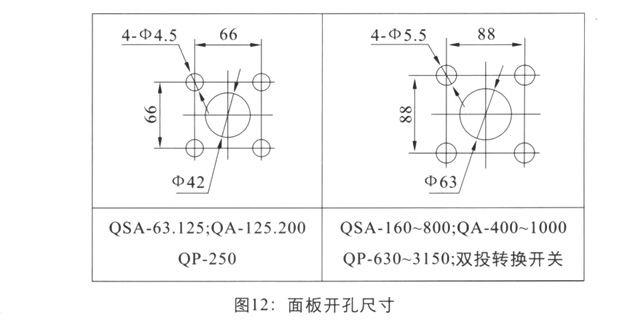

6、面板開孔尺寸(見圖12)

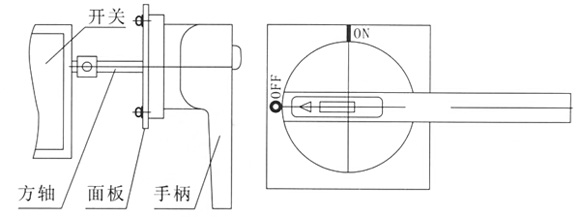

1、安裝深度 安裝深度指安裝板(腳)至面板表面的距離，安裝尺寸中“L”為開關出廠時正常給定的安裝深度，若用戶要求“L”以外的安裝深度時，請在訂貨時說明。 2、安裝順序 如圖所示，開關安裝順序為 開關本體→操縱方軸→柜門面板→操作手柄，安裝時手柄應處于水平位置，并指示“0”位。  3、調整方軸的深度 根據開關到柜門面板的距離，在安裝深度L值的范圍內調整方軸的深度(若距離較小，低于L值中最小值，可將方軸鋸掉一部份)，調定后鎖緊固定螺栓。 4、安裝手柄 根據方軸的軸中心或通過開關外形與安裝尺寸的計算，確定手柄的安裝中心位置，并按面板開孔尺寸(見圖12)在柜門面板上開孔，然后將手柄固定在柜門面板上。 5、雙投轉換開關中方軸的裝配 如圖所示： 1)將一圈套套在方軸上，并保證尺寸C不小于表8中C值，然后擰緊圈套上的緊固螺釘; 2)將方軸垂直穿入支架中心孔，把另一圈套自下向上套入方軸，再將方軸下端穿入齒輪孔，然后將下圈套端面貼近支架中心孔下端面后擰緊螺釘。 【注意裝配前應使兩邊開關均處于斷開“0”位置)  使用與維護 1、開關應水平安裝，安裝前應使開關處于斷開位置。對于QSA系列開關，應配用NT型熔斷器，其性能應符合GB13539.1和GB13539.2的要求，且所配熔斷囂應具有相應的額定電流和短路分斷能力。當開關用于電動機電路時，允許熔斷器額定電流大于開關的約定發熱電流。 2、首次使用QSA系列開關時，應先將配套的絕緣隔板依次插好，再裝人熔斷器并插人到位。 3、順時鐘旋轉操作手柄，可使開關閉合；逆時鐘旋轉操作手柄，可使開關斷開。每次操作前，應注意開關的指示狀態，在分斷位置0時，開關只能順時鐘操作使其閉合，在閉合位置I時，開關只能逆時鐘操作使其斷開。 ． 4、開關的操作手柄及其機構具有保護功能；開關閉合時，柜門不能打開；柜門打開時，開關不能閉合。 5、為防止無關人員的誤操作．不管開關處于什么位置，都可用掛鎖鎖住：將手柄上方顏色不同的聯鎖件拉出用掛鎖鎖住，手柄便不能再轉動。 6、柜門的緊急開啟：當由于某種原因，開關閉合后手柄再無法轉到分斷位置，同時柜門也不能打開時，則用直徑小于2.5mm的鋼絲頂進方形手柄座側面的一個小圓孔內，使鋼絲推動手柄中的固定板并同時開門，柜門便可打開。 7、開關可裝l～2個輔助開關，每個輔助開關具有一常開一常閉兩組觸頭，對于QSA-63～400、QA-125～630、QP-250～1000，輔助開關直接裝在開關面板上的支持件上：對于QSA-630、800、QA-1000、QP-1250～3150，輔助開關裝在開關的兩側面上，并用固定片將其固定。 用戶須知 1、QSA系列開關必須與熔斷器配套使用，熔斷器可由用戶自備，但請選用較好的熔斷器，以防溫升偏高。 2、我公司所提供的開關價格是不含熔斷器的，若用戶在訂貨時提出．我公司可配套提供熔斷器，但一般不裝在開關本體上。 3、用戶打開包裝時，請查看以下配件： a)開關本體：1臺 b)絕緣隔板：5塊(QSA專用) c)方軸、手柄：1套 d)合格證、說明書：1份 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
