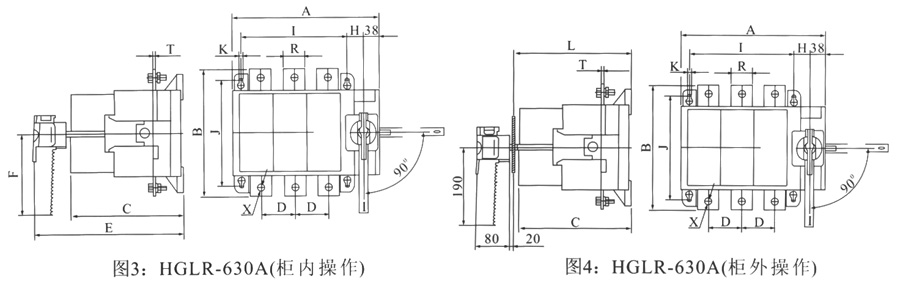

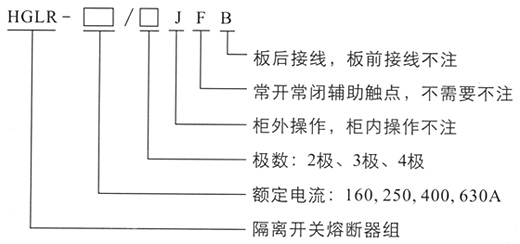

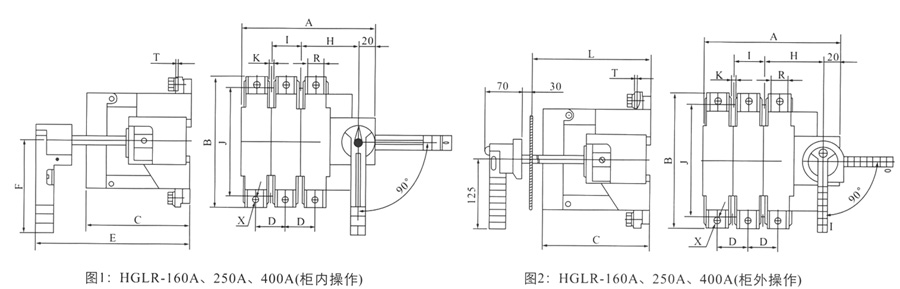

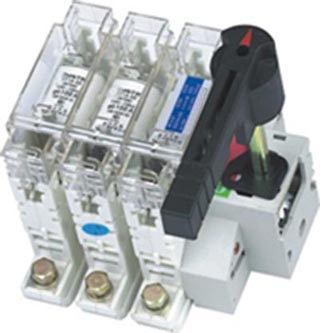

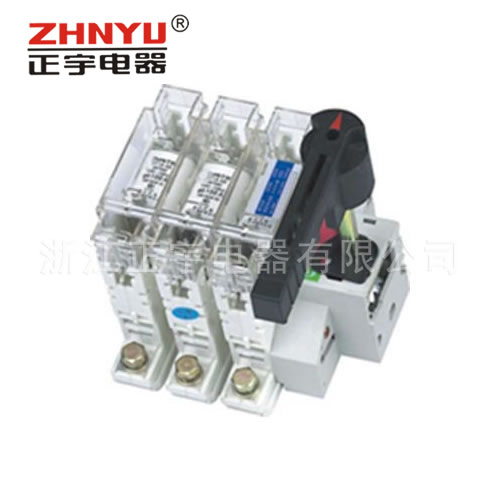

適用范圍 HGLR系列隔離開關熔斷器組(以下簡稱開關)，適用于交流50Hz、額定電壓至660V、額定電流至630A的工企業配電網中：廣泛用于具有高短路電流的配電電路和電動機電路中，用作手動不頻繁接通與分斷電路或電氣隔離之用；可帶負荷操作，并作電路短路保護之用。 開關造型美觀、新穎簡潔，并符合IEC60947-3、GBl4048.3標準。 型號及含義  開關結構特征 1、開關采用玻璃纖維增強不飽和聚脂模塑料及手動操作手柄，具有很高的介電性能、防護能力及可靠的操作安全性。 2、開關采用彈簧蓄能、瞬時釋放的加速關合機構及同時接通與分斷并聯多斷點的觸頭結構，極大的提高了產品的電氣性能與機械性能。 3、開關160A、250A、400A采用模塊式設計，630A采用整體式結構，可確保帶負載操作及通斷可靠的過電流與短路安全保護。 4、開關有2極、3極、4極(3極+可通斷中性極)之分。 5、手柄可直接裝在開關上操作(簡稱柜內操作)，也可通過加長軸在配電柜門外操作(簡稱柜外操作)。 6、可根據需要提供常開常閉輔助觸點及板后接線方式。 主要技術參數

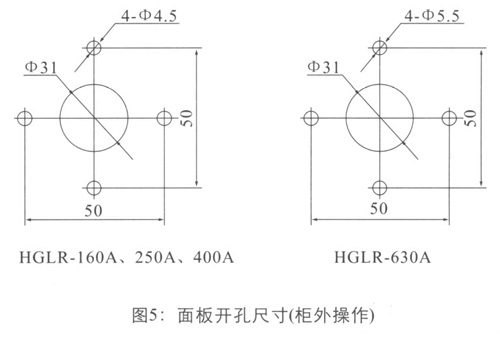

面板開孔尺寸（見圖5）  使用安裝說明 1、開關應水平安裝，安裝前應使開關處于斷開位置。 2、開關應配用NT型熔斷器．其性能應符合GBl3539.1和GB13539.2的要求，且所配熔斷器應具有相應的額定電流和短路分斷能力。當開關用于電動機電路時，允許熔斷器額定電流大于開關的約定發熱電流。 3、安裝尺寸中“L”為開關出廠時正常給定的安裝深度，指安裝板（腳）至面板表面的距離；使用安裝時請根據開關到柜門面板的距離．在安裝深度L值的范圍內調整方軸的深度（若距離較小，低于L值中最小值，可將方軸鋸掉一部份)，調定后鎖緊固定螺栓。若用戶要求“L”以外的安裝深度時，請在訂貨時說明。 4、根據開關的外形與安裝尺寸確定手柄的安裝中心位置，并按面板開孔尺寸(見圖5)在柜門面板上開孔，然后將手柄固定在柜門面板上。 5、順時鐘旋轉操作手柄，可使開關閉合；逆時針旋轉操作手柄，可使開關斷開。每次操作前，應注意開關的指示狀態；在分斷位置0時，開關只能順時鐘操作使其閉合；在閉合位置I時，開關只能逆時鐘操作使其斷開。 用戶須知 1、HGLR系列開關必須與熔斷器配套使用，熔斷器可由用戶自備．但請選用較好的熔斷器，以防溫升偏高。 2、我公司所提供的開關價格是不含熔斷器的．若用戶在訂貨時提出．我公司可配套提供熔斷器．但一般不裝在開關本體上。 3、用戶訂貨時請注明開關型號規格、開關極數及熔斷體額定電流等。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
