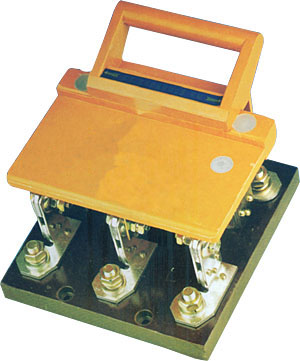

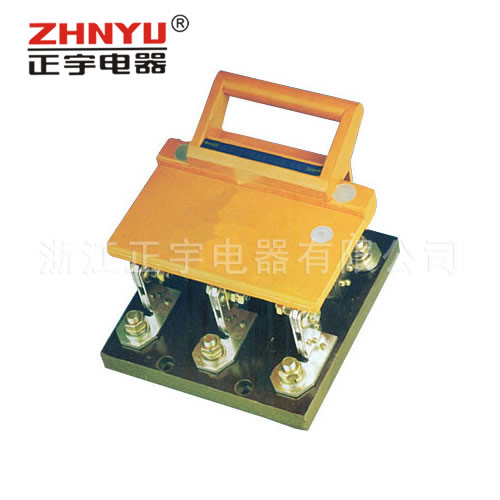

| HD11FA防誤型隔離器 |
|
適用范圍 HD11FA系列隔離器，HD11FA防誤型隔離器適用于額定絕緣電壓660V，額定工作電壓380V，額定工作電流200A至1600A，主要用于低壓成套設備中，在無負荷的情況下，用作分合電路，隔離電源之用，本隔離器技術性能符合IEC60947-3、GB14048.3標準。 結構特性 200、400A隔離器為單刀片，觸頭為兩接觸片鉚合，合閘時靠觸頭的片狀彈簧夾緊、以保證觸頭壓力：600、1000、1600A為雙刀片，外側有片狀彈簧壓緊保證可靠地接觸壓力，刀片轉動部分由彈性球面墊圈壓緊。本系列隔離器操作手柄，采用蓋板式結構，刀片直接固定在絕緣蓋板上，能夠防止操作人員在操作過程中觸及隔離器的帶電部分。在隔離器安裝板上裝有LX19B行程開關，由蓋板斷開，閉合位置控制行程開關觸頭狀態，在結構上保證行程開關常閉觸頭先于觸頭而斷開，后于主觸頭而閉合。 本系列隔離器還具有鎖扣機構，可通過鎖扣機構進行鎖定，使隔離器不能斷開操作，并能承受短時沖擊電流可產生的誤動作。若進行斷開操作時，需通過解鎖機構進行解鎖，解鎖后方可進行斷開操作。 型號及含義  主要技術參數

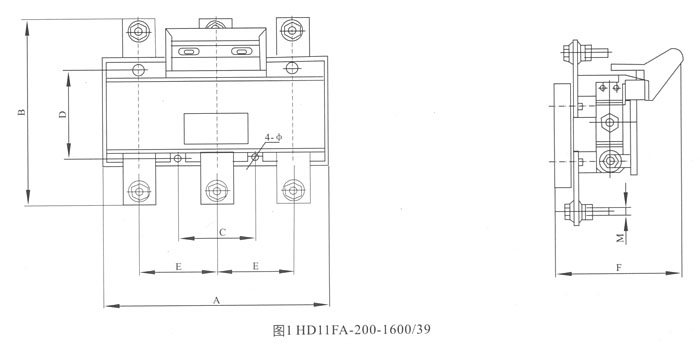

外形與安裝尺寸 5.1HD11FA-200-1600A板前接線外形與安裝尺寸

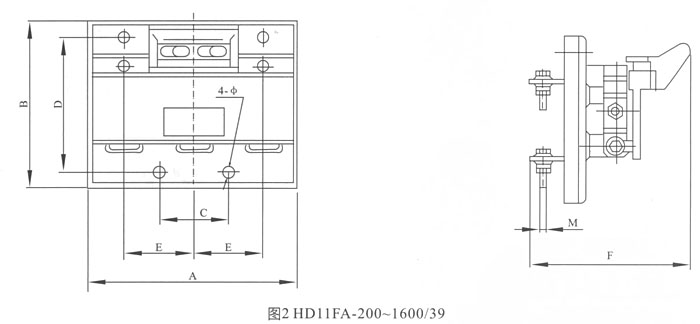

5.2HD11FA-200-1600A板前接線外形與安裝尺寸
安全與注意事項 6.1本系列隔離器嚴禁帶負荷操作。斷開操作時，應將解鎖機構置于"解鎖"位置；閉合操作后應檢查鎖扣機構是否處于“鎖定”位置。 6.2隔離器必須在線路與電源隔離即不帶電情況下，才允許進行檢修。 6.3隔離器投入使用后，應定期進行檢修。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
