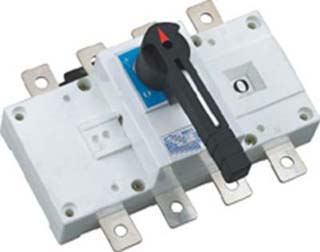

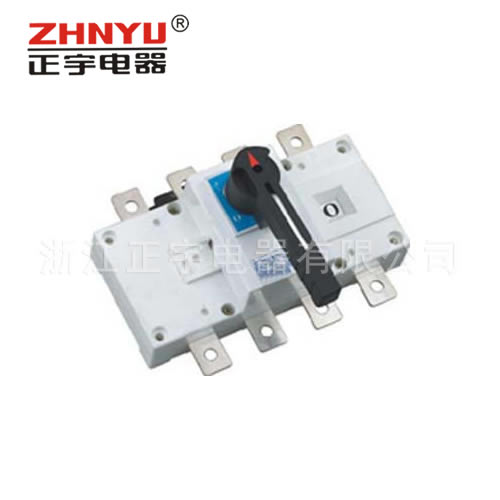

HGL負荷隔離開關


開關簡介
HGL系列負荷隔離開關適用于交流50Hz、額定電壓至660V、直流電壓至440V、約定發熱電流至3200A的工企業配電設備中，用作不頻繁接通與分斷電路及電氣隔離之用，廣泛應用于建筑、電力、石油化工及其他行業的配電系統和自動化系統中。
HGLC側面操作負荷隔離開關，在HGL負荷隔離開關的基礎上增加了一個側面操作機構，適用于側面操作的接通與分斷電路及電氣隔離之用。
HGLZ轉換負荷隔離開關，由兩臺HGL負荷隔離開關上下疊裝或左右并裝而組成，適用于雙路電源的切換或兩臺負載設備的轉換及安全隔離等。
開關符合IEC60947-3、GB14048.3標準。
開關造型美觀、新穎簡潔，體積小、功能全，是同類產品的更好選擇!

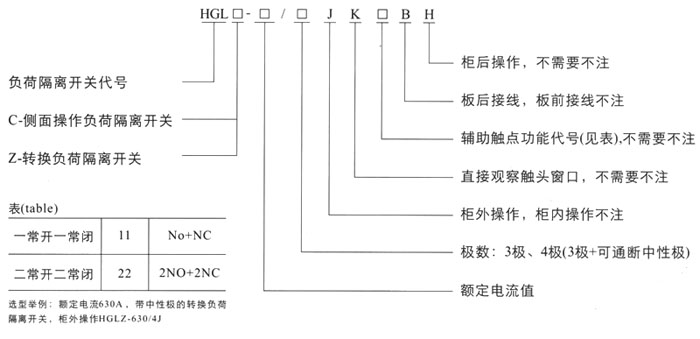

型號及含義

HGL負荷隔離開關,隔離開關

開關采用模塊化設計，適用于接通與分斷電路或電氣隔離之用，1000A以上只用作電氣隔離。
開關采用彈簧蓄能、瞬時釋放的加速關合機構及同時接通與斷開并聯雙斷點的觸頭結構，極大的提高了產品的電氣性能與機械性能。
開關采用玻璃纖維增強不飽和聚脂模塑料及手動操作手柄，具有很高的介電性能、防護能力及可靠的操作安全性。
開關具有3極、鍛(3極+可通斷中性極)。
開關正面設有標記窗口，指示觸頭的通斷狀態，可根據需要提供后面觀察窗口，直接觀察觸頭的通斷狀態，保證開關操作的可靠性和安全性。

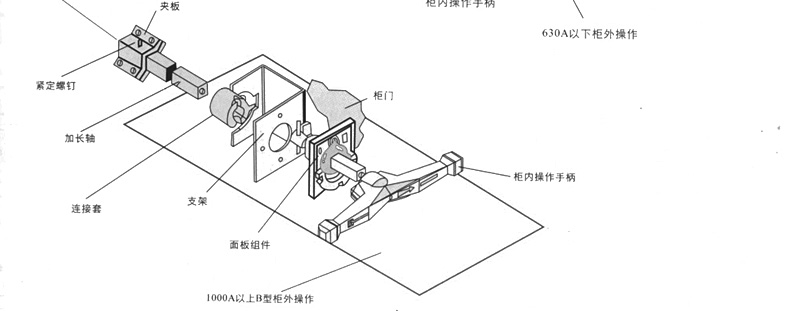

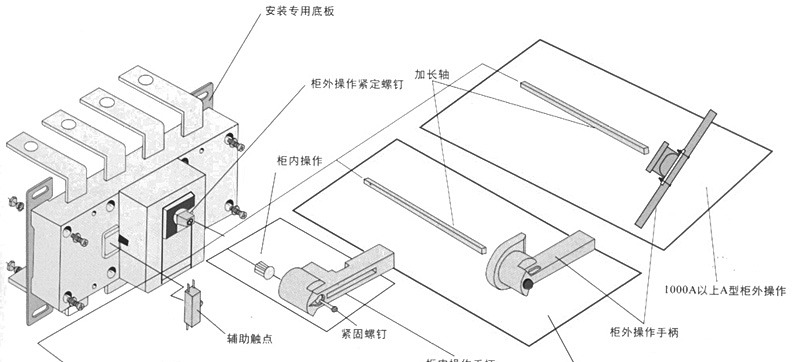

手柄可直接裝在開關上操作(簡稱柜內操作)，也可通過加長軸在配電柜門外操作(簡稱柜外操作)提供操作方便。
可根據需要提供常開常閉輔助觸點及安裝專用底板與板前板后接線方式，以滿足客戶的多種需求。
在分斷位置“0”時，可用兩至三把鎖鎖住手柄，以防止誤操作。

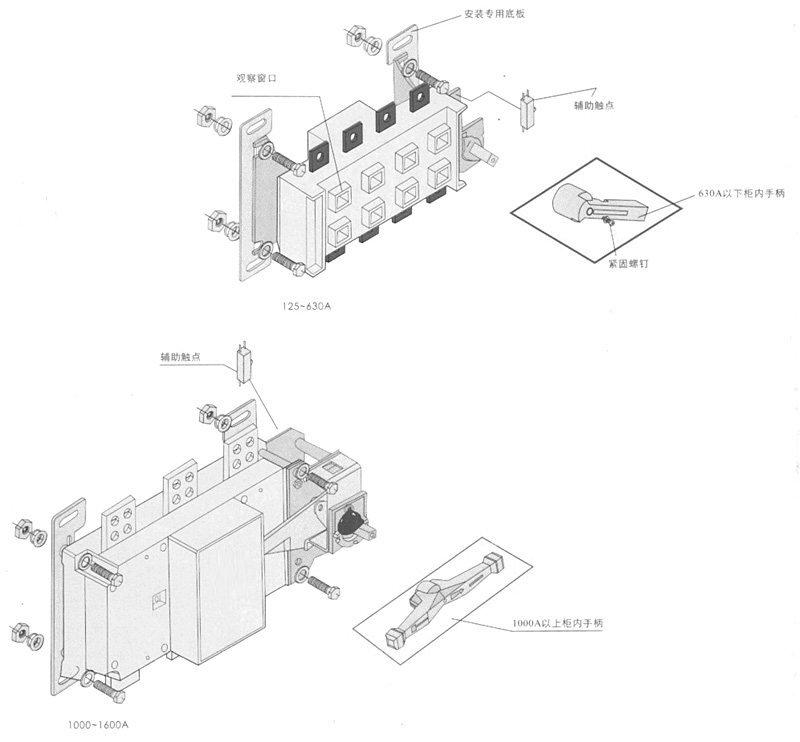

HGL-125A～1600負荷隔離開關


開關性能與參數
約定發熱電流Ith(A) 125 160 200 250 315 400 500 630 1000 1250 1600
額定絕緣電壓Ui(V) 750 750 750 750 1000 1000 1000 1000 1000 1000 1000
介電強度(V) 5000 5000 5000 5000 8000 8000 8000 8000 10000 10000 10000
額定沖擊耐受電壓Uimp kV(安裝類別IV) 8 8 8 8 12 12 12 12 12 12 12
額定工作電流Ie(A)
380V AC21 125 160 200 250 315 400 500 630 1000 1250 1600
AC22 125 160 200 250 315 400 500 630 1000 1250 1600
AC23 125 160

200

250 315 340 425 536 800 1000 1280
660V AC21 125 160 160 200 315 400 400 500 1000 1000 1600
AC22 125 125 125 160 200 200 200 315 630 630 800
AC23 50 63 70 80 125 125 125 125 400 400 500
220V DC21 125 160 200 250 315 400 500 630 1000 1250 1600
DC22 125 160 200 250 315 400 400 500 1000 1250 1250
DC23 125 125 160 200 315 400 400 500 1000 1250 1250
440V DC21 100 125 160 200 315 400 400 500 1000 1250 1250
DC22 100 125 160 200 315 400 400 500 1000 1250 1250
DC23 100 125 160 200 315 400 400 500 1000 1000 1000
電動機功率P(kW)
380V 45 55 55 75 110 110 110 110 365 365 500
660V 55 70 75 110 160 220 220 220 560 560 560
過載能力
額定短時耐受電流Icw(kA Rms)0.1S/1.0S 20/10 20/10 25/12 25/12 30/20 30/20 50/25 50/25 90/50 90/50 90/50
接通分斷能力
額定接通能力(A Rms)AC-23 380V 1000 1000 1600 1600 2500 3200 3200 3200 8000 8000 8000
額定分斷能力(A Rms)AC-23 380V 1250 1250 2000 2000 3150 4000 4000 4000 10000 10000 10000
額定短路接通能力Icm(kA峰值) 12 12 17 17 30 30 40 40 70 70 70
機械壽命(循環操作次數) 10000 10000 10000 10000 5500 5500 5500 5500 4000 4000 3000
電氣壽命(循環操作次數)
額定電壓Ue=660V 額定電流Ie 1500 1500 1500 1500 750 750 750 750 600 600 450
COSФ=0.95 AC-21
COSФ=0.65 AC-22 1000 1000 1000 1000 500 500 500 500 400 400 300
COSФ=0.35 AC-23 500 500 500 500 250 250 250 250 200 200 150
操作力矩(N·m) 6.5 6.5 10 10 14.5 14.5 14.5 14.5 27 27 27
重量(Kg) 3極 1 1 2 2 3.5 3.5 4 4 10.5 10.5 16]
  4極 1.5 1.5 2.5 2.5 4 4 4.5 4.5 13 13 20

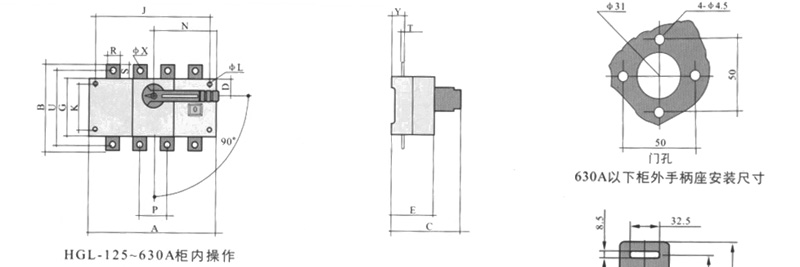

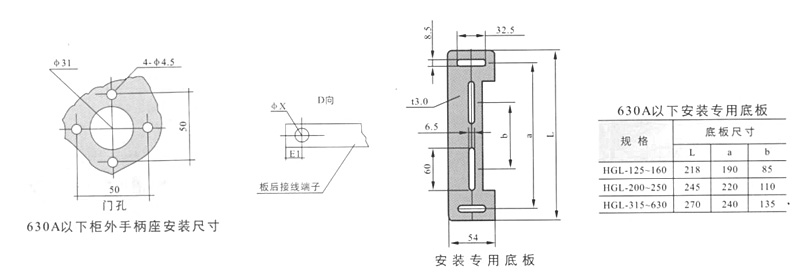

HGL-125A～630A負荷隔離開關





規格 外形與安裝尺寸
A B C D D1 E G LФ J J1 K N P R S T U ФX Y F H
HGL-125/3 140 135 125 27 92 73 85 5.5 120 120 65 85 36 20 25 305 115 9 25 59 10
HGL-125/4 170 135 125 27 92 73 85 5.5 150 150 65 85 36 20 25 3.5 115 9 25 59 10
HGL-160/3 140 135 125 57 92 73 85 5.5 120 120 65 85 36 20 25 3.5 115 9 25 59 10
HGL-160/4 170 135 125 27 92 73 85 5.5 150 150 65 85 36 20 25 3.5 115 9 25 59 10
HGL-200/3 180 175 136 35 98 84 110 5.5 160 160 90 115 50 25 30 3.5 140 11 25 76 15
HGL-200/4 230 170 136 35 98 84 110 5.5 210 210 90 115 50 25 30 3.5 140 11 25 76 15
HGL-250/3 180 170 136 35 98 84 110 5.5 160 160 90 115 50 25 30 3.5 140 11 25 76 15
HGL-250/4 230 170 136 35 98 84 110 5.5 210 10 90 115 50 25 30 3.5 140 11 25 76 15
HGL-315/3 230 240 190 50 135 118 160 7 210 210 140 145 65 32 40 5 206 11 37 94 20
HGL-315/4 290 240 190 50 135 118 160 7 270 270 140 145 65 32 40 5 206 11 37 94 20
HGL-400/3 230 240 190 50 135 118 160 7 210 210 140 145 65 32 40 5 206 11 37 94 20
HGL-400/4 290 240 190 50 135 118 160 7 270 270 140 145 65 32 40 5 206 11 37 94 20
HGL-500/3 230 260 190 50 135 118 160 7 210 210 140 145 65 40 50 6 220 13 37 94 20
HGL-500/4 290 260 190 50 135 118 160 7 270 270 140 145 65 40 50 6 220 13 37 94 20
HGL-630/3 230 260 190 50 135 118 160 7 210 210 140 145 65 40 50 6 220 13 37 94 20
HGL-630/4 290 260 190 50 135 118 160 7 270 270 140 145 65 40 50 6 220 13 37 94 20

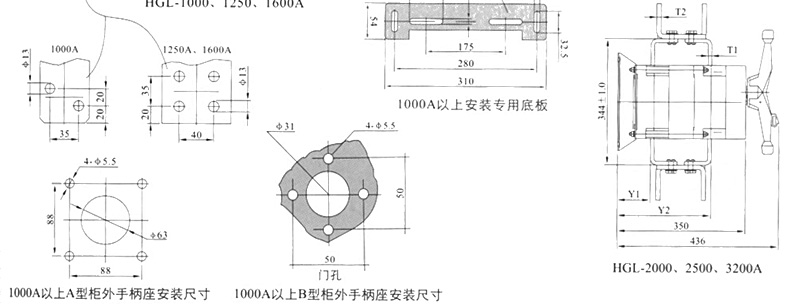

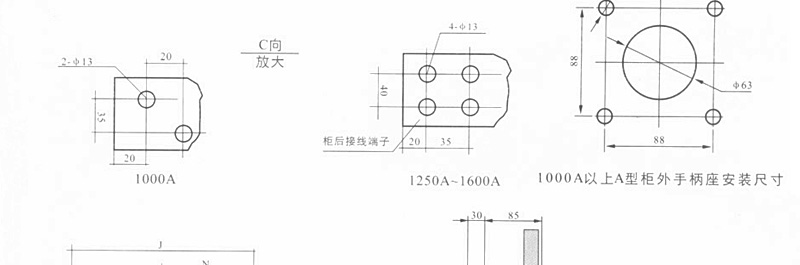

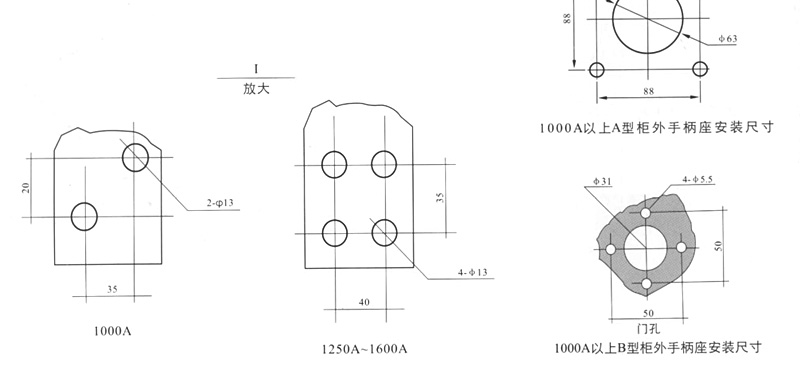

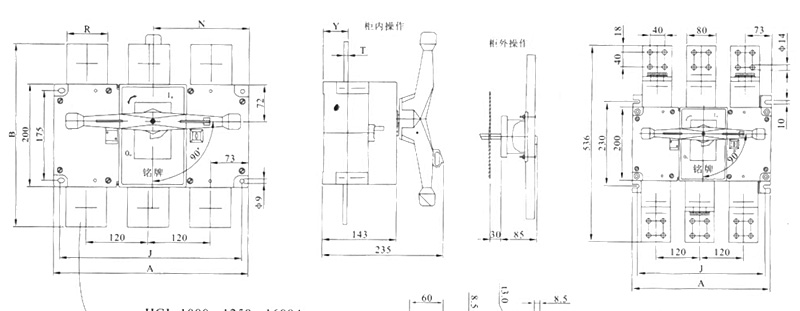

HGL-1000A～3200A負荷隔離開關




規格 A B J N R T Y
HGL-1000/3 378 312 353 185 60 8 48
HGL-1000/4 498 312 473 249 60 8 48
HGL-1250/3 378 356 353 185 80 8 48
HGL-1250/4 498 356 473 249 80 8 48
HGL-1600/3 378 356 353 185 80 10 49
HGL-1600/4 498 356 473 249 80 10 49


規格 A J T1 T2 Y1 Y2
HGL-2000/3 378 350 8 12 90 255
HGL-2000/4 498 470 8 12 90 255
HGL-2500/3 378 350 8 12 90 255
HGL-2500/4 498 470 8 12 90 255
HGL-3200/3 378 350 10 14 89 256
HGL-3200/4 498 470 10 14 89 256

HGL-125A～3200A/H負荷隔離開關


柜后操作負荷隔離開關
125A-630A適用于電路的接通與分斷或電氣隔離,1000A以上只適用于電氣隔離。125A-630A有三極、四極(三極+可通斷中性極)。
630A以下可根據需要提供有觀察窗口的產品，直接觀察觸頭的通斷狀態。
可根據需要配裝兩組輔助觸點。
電氣性能與機械性能和HGL-125A～1600A電氣性能與機械性能相對應。
注：僅提供柜外操作產品。

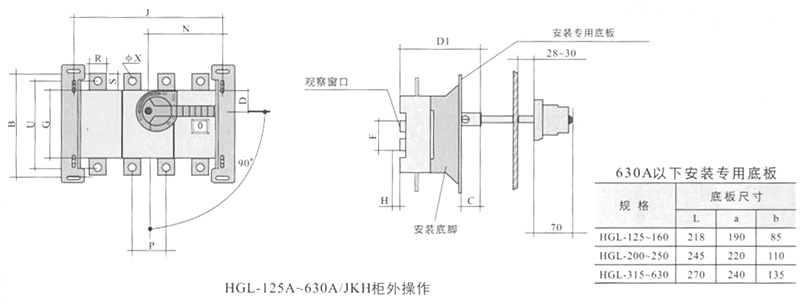

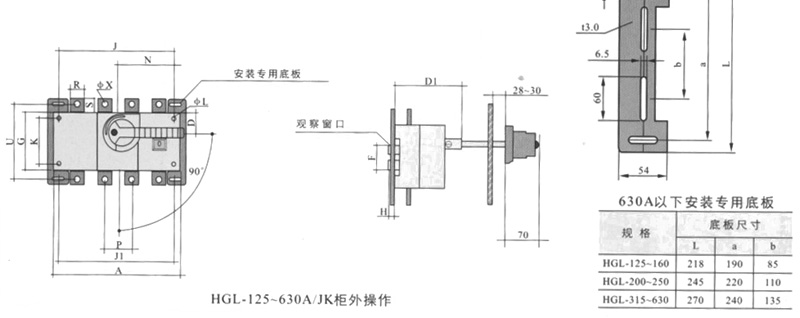

HGL-125A～630A/H負荷隔離開關



規格 外形與安裝尺寸
B C D D1 G J N P R S U ФX F H
HGL-125/3JH 135 17 27 92 85 120 75 36 20 25 115 9 59 10
HGL-125/4JH 135 17 27 92 85 150 75 36 20 25 115 9 59 10
HGL-160/3JH 135 17 27 92 85 120 75 36 20 25 115 9 59 10
HGL-160/4JH 135 17 27 92 85 150 75 36 20 25 115 9 59 10
HGL-200/3JH 170 18 35 98 110 160 105 50 25 30 140 11 76 15
HGL-200/4JH 170 18 35 98 110 210 105 50 25 30 140 11 76 15
HGL-250/3JH 170 18 35 98 110 160 105 50 25 30 140 11 76 15
HGL-250/4JH 170 18 35 98 110 210 105 50 25 30 140 11 76 15
HGL-315/3JH 240 20 50 135 160 210 135 65 32 40 206 11 94 20
HGL-315/4JH 240 20 50 135 160 270 135 65 32 40 206 11 94 20
HGL-400/3JH 240 20 50 135 160 210 135 65 32 40 206 11 94 20
HGL-400/4JH 240 20 50 135 160 270 135 65 32 40 206 11 94 20
HGL-500/3JH 260 20 50 135 160 210 135 65 40 50 220 13 94 20
HGL-500/4JH 260 20 50 135 160 270 135 65 40 50 220 13 94 20
HGL-630/3JH 260 20 50 135 160 210 135 65 40 50 220 13 94 20
HGL-630/4JH 260 20 50 135 160 270 135 65 40 50 220 13 94 20

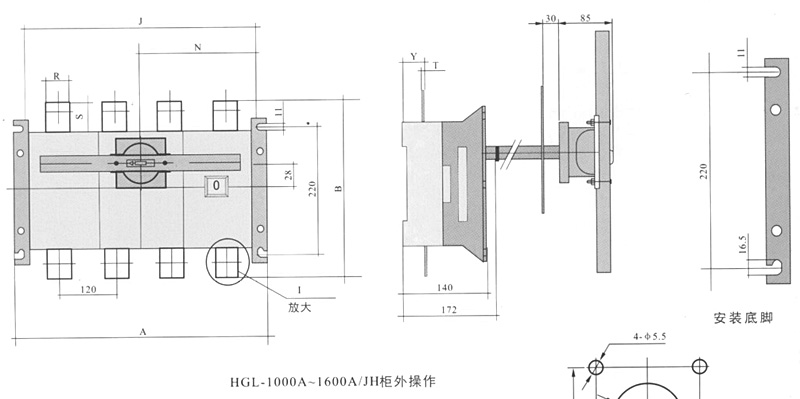

HGL-1000A～1600A/H負荷隔離開關



規格 外形與安裝尺寸
A B J N R S T Y
HGL-1000/3JH 378 312 353 174 60 56 8 48
HGL-1000/4JH 498 312 473 238 60 56 8 48
HGL-1250/3JH 378 356 353 174 80 78 8 48
HGL-1250/4JH 498 356 473 238 80 78 8 48
HGL-1600/3JH 378 356 353 174 80 78 10 49
HGL-1600/4JH 498 356 473 238 80 78 10 49

HGL-125A～160A/B負荷隔離開關
板后接線負荷隔離開關
125A-630A適用于電路的接通與分斷或電氣隔離,1000A以上只適用于電氣隔離125A-630A有三極、四極(三極+可通斷中性極)。
630A以下可根據需要提供有觀察窗口的產品，直接觀察觸頭的通斷狀態。
可根據需要配裝兩組輔助觸點。
電氣性能與機械性能和HGl-125A～1600A電氣性能與機械性能相對應。

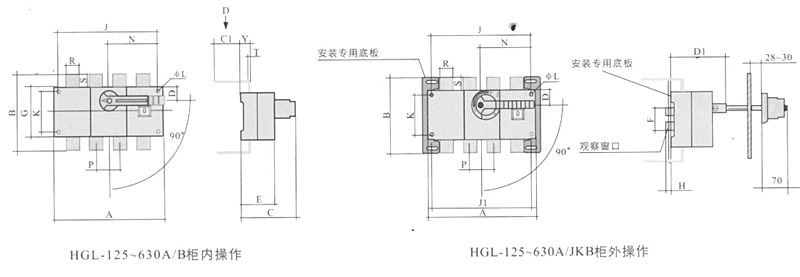

HGL-125A～630A/B負荷隔離開關



規格 外形與安裝尺寸
A B C C1 D D1 E E1 G ФL J J1 K N P R S T ФX Y F H
HGL-125/3JKB 140 135 125 70 27 92 73 10 85 5.5 120 120 65 75 36 20 25 3.5 9 25 59 10
HGL-125/4JKB 170 135 125 70 27 92 73 10 85 5.5 150 150 65 75 36 20 25 3.5 9 25 59 10
HGL-160/3JKB 140 135 125 70 27 92 73 10 85 5.5 120 120 65 75 36 20 25 3.5 9 25 59 10
HGL-160/4JKB 170 135 125 70 27 92 73 10 85 5.5 150 150 65 75 36 20 25 3.5 9 25 59 10
HGL-200/3JKB 180 170 136 75 35 98 84 15 110 5.5 160 160 90 105 50 25 30 3.5 11 25 76 15
HGL-200/4JKB 230 170 136 75 35 98 84 15 110 5.5 210 210 90 105 50 25 30 3.5 11 25 76 15
HGL-250/3JKB 180 170 136 75 35 98 84 15 110 5.5 160 160 90 105 50 25 30 3.5 11 25 76 15
HGL-250/4JKB 230 170 136 75 35 98 84 15 110 5.5 210 210 90 105 50 25 30 3.5 11 25 76 15
HGL-315/3JKB 230 240 190 83 50 135 118 17 160 7 210 210 140 135 65 32 40 5 11 37 94 20
HGL-315/4JKB 290 240 190 83 50 135 118 17 160 7 270 270 140 135 65 32 40 5 11 37 94 20
HGL-400/3JKB 230 240 190 83 50 135 118 17 160 7 210 210 140 135 65 32 40 5 11 37 94 20
HGL-400/4JKB 290 240 190 83 50 135 118 17 160 7 270 270 140 135 65 32 40 5 11 37 94 20
HGL-500/3JKB 230 260 190 83 50 135 118 20 160 7 210 210 140 135 65 40 50 6 13 37 94 20
HGL-500/4JKB 290 260 190 83 50 135 118 20 160 7 270 270 140 135 65 40 50 6 13 37 94 20
HGL-630/3JKB 230 260 190 83 50 135 118 20 160 7 210 210 140 135 65 40 50 6 13 37 94 20
HGL-630/4JKB 290 260 190 83 50 135 118 20 160 7 270 270 140 135 65 40 50 6 13 37 94 20

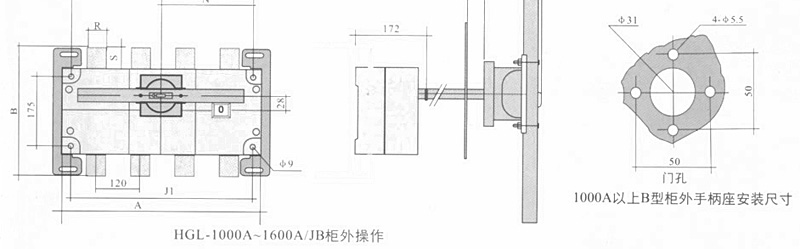

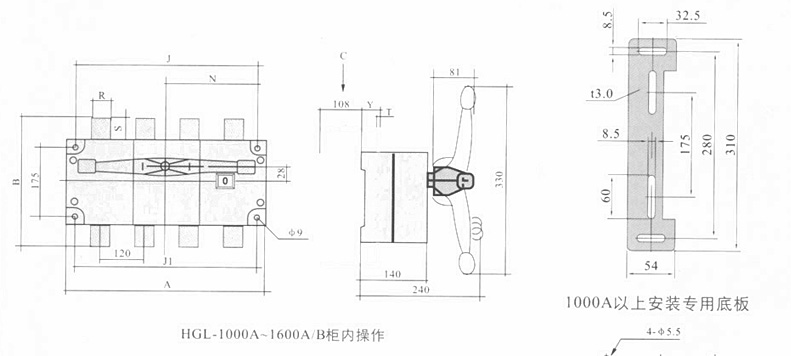

HGL-1000A～160A/B負荷隔離開關



規格 外形與安裝尺寸
A B J J1 N R S T Y
HGL-1000/3JB 378 312 353 353 174 60 56 8 48
HGL-1000/4JB 498 312 473 473 238 60 56 8 48
HGL-1250/3JB 378 356 353 353 174 80 78 8 48
HGL-1250/4JB 498 356 473 473 238 80 78 8 48
HGL-1600/3JB 378 356 353 353 174 80 78 10 49
HGL-1600/4JB 498 356 473 473 238 80 78 10 49

HGL-125A～320A負荷隔離開關


側面操作負荷隔離開關
HGLC-125～1600A適用于電路的接通與分斷或電氣隔離。有三極、四極(三極+可通斷中性極)
可根據需要提供有觀察窗口的產品，直接觀察觸頭的通斷狀態。
柜內操作：手柄安裝在開關右側。
柜外操作：手柄安裝在配電柜柜門外。
根據需要可配裝兩組輔助觸點。
加長軸用于柜外操作。
電氣性能與機械性能和HGL-125～1600A電氣性能與機械性能相對應。

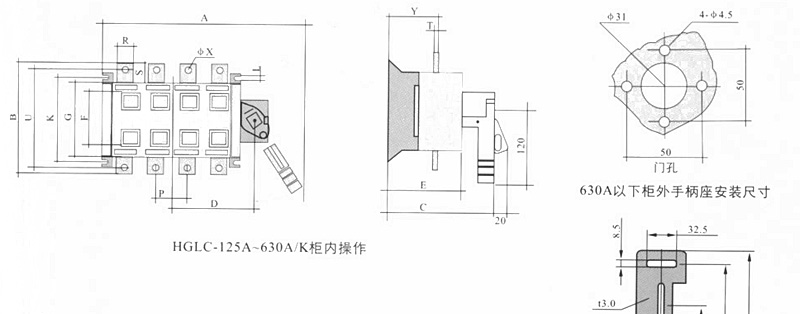

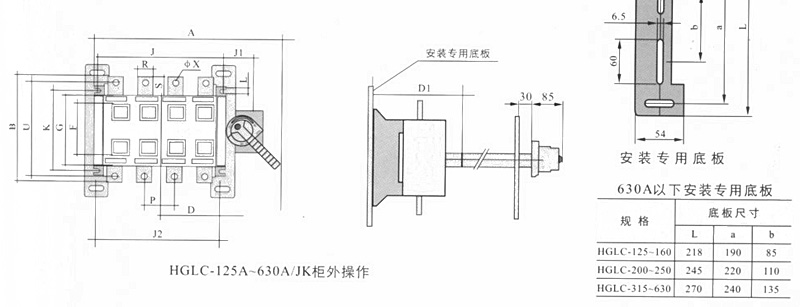

HGL-125A～630A負荷隔離開關



規格 外形與安裝尺寸
A B C D D1 E G J J1 J2 K P R S T U ФX Y L F
HGLC-125/3 267 135 146 89 110 83 85 120 65 120 95 36 20 25 3.5 115 9 52 7 59
HGLC-125/4 297 135 146 104 110 83 85 150 65 150 95 36 20 25 3.5 115 9 52 7 59
HGLC-160/3 267 135 146 89 110 83 85 120 65 120 95 36 20 25 3.5 115 9 52 7 59
HGLC-160/4 297 135 146 104 110 83 85 150 65 150 95 36 20 25 3.5 115 9 52 7 59
HGLC-200/3 308 170 156 110 120 92 110 160 65 160 115 50 25 30 3.5 140 11 60 9 76
HGLC-200/4 358 170 156 135 120 92 110 210 65 210 115 50 25 30 3.5 140 11 60 9 76
HGLC-250/3 308 170 156 110 120 92 110 160 65 160 115 50 25 30 3.5 140 11 60 9 76
HGLC-250/4 358 170 156 135 120 92 110 210 65 210 115 50 25 30 3.5 140 11 60 9 76
HGLC-315/3 420 240 215 150 150 115 160 210 77 210 180 65 32 40 5 206 11 80 11 94
HGLC-315/4 480 240 215 180 150 115 160 270 77 270 180 65 32 40 5 206 11 80 11 94
HGLC-400/3 420 240 215 150 150 115 160 210 77 210 180 65 32 40 5 206 11 80 11 94
HGLC-400/4 480 240 215 180 150 115 160 270 77 270 180 65 32 40 5 206 11 80 11 94
HGLC-500/3 420 260 215 150 150 115 160 210 77 210 180 65 40 50 6 220 13 80 11 94
HGLC-500/4 480 260 215 180 150 115 160 270 77 270 180 65 40 50 6 220 13 80 11 94
HGLC-630/3 420 260 215 150 150 115 160 210 77 210 180 65 40 50 6 220 13 80 11 94
HGLC-630/4 480 260 215 180 150 115 160 270 77 270 180 65 40 50 6 220 13 80 11 94

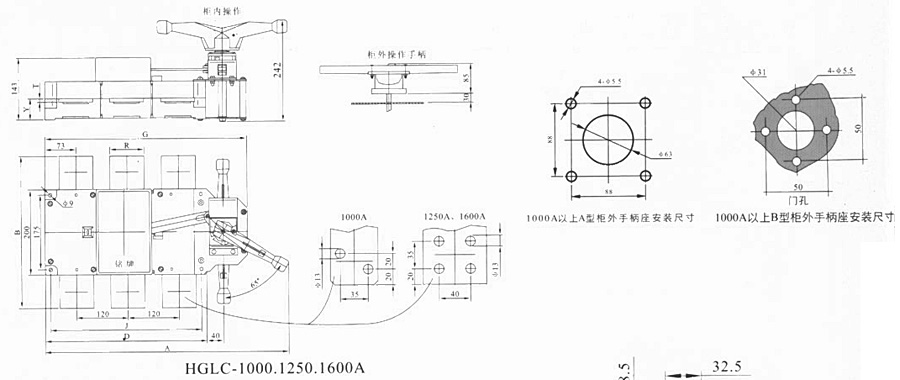

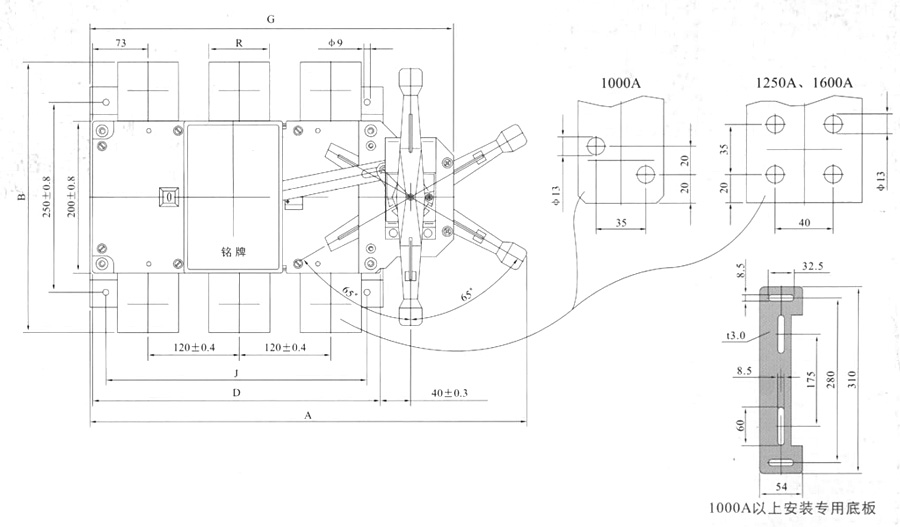

HGLC-1000A～3200A負荷隔離開關



規格 外形與安裝尺寸
A B D G J R T Y
HGLC-1000/3 575 312 378 473 353 60 8 48
HGLC-1000/4 695 312 498 593 473 60 8 48
HGLC-1250/3 575 356 378 473 353 80 8 48
HGLC-1250/4 695 356 498 593 473 80 8 48
HGLC-1600/3 575 356 378 473 353 80 10 49
HGLC-1600/4 695 356 498 593 473 80 10 49

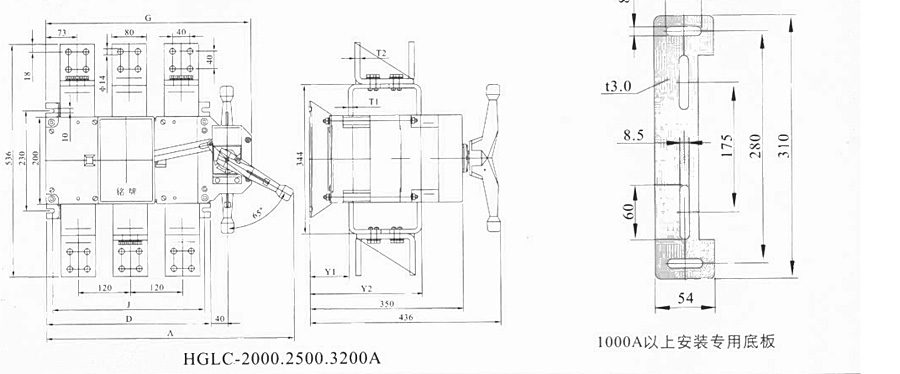

規格 外形與安裝尺寸
A D G J T1 T2 Y1 Y2
HGLC-2000/3 575 378 473 350 8 12 90 255
HGLC-2000/4 695 498 593 470 8 12 90 255
HGLC-2500/3 575 378 473 350 8 12 90 255
HGLC-2500/4 695 498 593 470 8 12 90 255
HGLC-3200/3 575 378 473 350 10 14 89 256
HGLC-3200/4 695 498 593 470 10 14 89 256

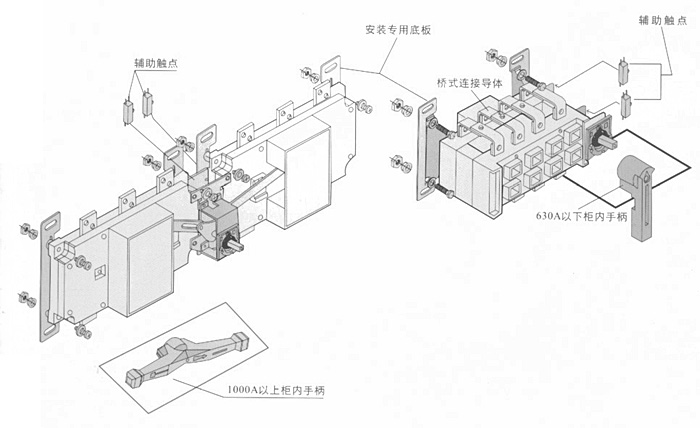

HGL-125A～1600A負荷隔離開關
轉換負荷隔離開關
HGLZ-125～1600A適用于兩條低壓電路切換或者兩個負載設備的轉換或安全隔離等。
柜內操作：手柄直接安裝在開關上。
柜外操作：手柄安裝在配電柜柜門外。
可根據需要提供有觀察窗口的產品，直接觀察觸頭通斷狀態。
有三極、四極(三極+可通斷中性極)。
加長軸用于柜外操作
根據需要可配裝兩組輔助觸點。
電氣性能與機械性能和HGL-125～1600A電氣性能與機械性能相對應。
可提供橋式連接導體接通開關的進線端或出線端。
注：1000A以上開關分為上下和左右排列兩種形式，訂貨時說明。

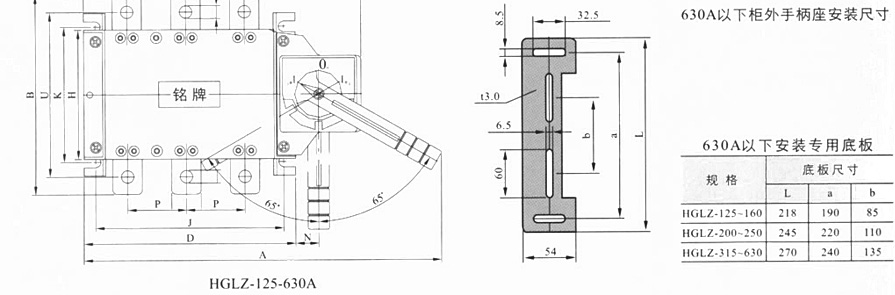

HGLZ-125A～630A負荷隔離開關



規格 外形與安裝尺寸
A B C D E F G H J K L N P R T U ФX Y Y1
HGLZ-125/3 267 135 220 140 152 30 195 85 120 95 7 20 36 20 3.5 115 9 52 124
HGLZ-125/4 297 135 220 170 152 30 225 85 150 95 7 20 36 20 3.5 115 9 52 124
HGLZ-160/3 267 135 220 140 152 30 195 85 120 95 7 20 36 20 3.5 115 9 52 124
HGLZ-160/4 297 135 220 170 152 30 225 85 150 95 7 20 36 20 3.5 115 9 52 124
HGLZ-200/3 308 170 240 180 180 37 235 110 160 115 9 20 50 25 3.5 140 11 60 142
HGLZ-200/4 358 170 240 230 180 37 285 110 210 115 9 20 50 25 3.5 140 11 60 142
HGLZ-250/3 308 170 240 180 180 37 235 110 160 115 9 20 50 25 3.5 140 11 60 142
HGLZ-250/4 358 170 240 230 180 37 286 110 210 115 9 20 50 25 3.5 140 11 60 142
HGLZ-315/3 420 240 330 230 244 48 300 160 210 180 10 35 65 32 5 206 11 80 194
HGLZ-315/4 480 240 330 290 244 48 360 160 270 180 10 35 65 32 5 206 11 80 194
HGLZ-400/3 420 240 330 230 244 48 300 160 210 180 10 35 65 32 5 206 11 80 194
HGLZ-400/4 480 240 330 290 244 48 360 160 270 180 10 35 65 32 5 206 11 80 194
HGLZ-500/3 420 260 330 230 244 48 300 160 210 180 10 35 65 40 6 220 13 80 194
HGLZ-500/4 480 260 330 290 244 48 360 160 270 180 10 35 65 40 6 220 13 80 194
HGLZ-630/3 420 260 330 230 244 48 300 160 210 180 10 35 65 40 6 220 13 80 194
HGLZ-630/4 480 260 330 290 244 48 360 160 270 180 10 35 65 40 6 220 13 80 194

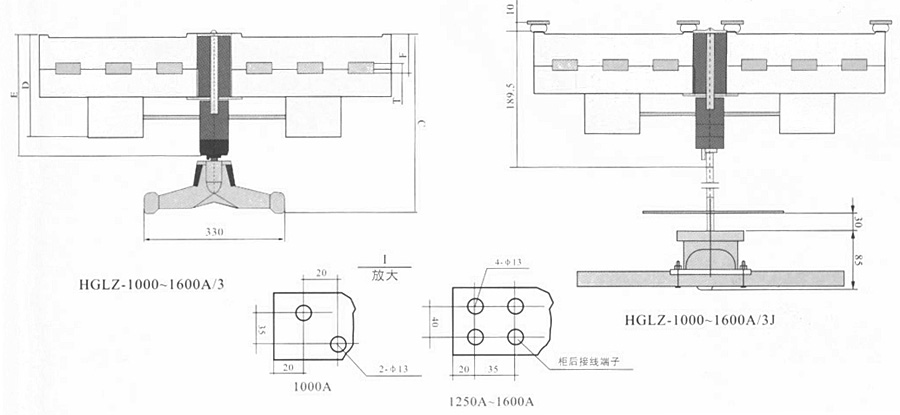

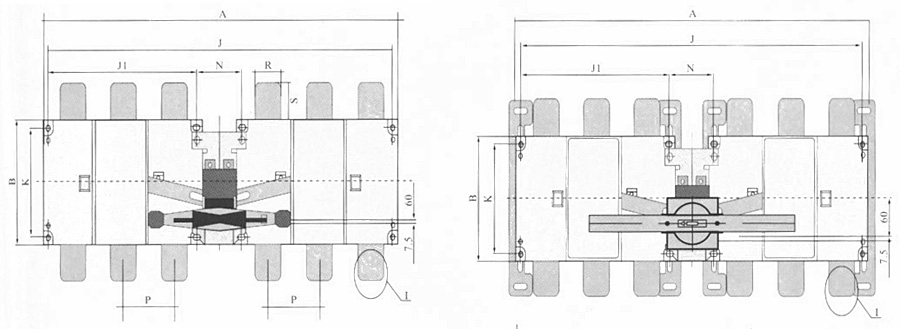

HGL-1000A～1600A負荷隔離開關


規格 外形與安裝尺寸
A B C D E F J J1 K N P R S T
HGLZ-1000/3 836 200 242 140 168 48 811 353 175 105 120 60 56 8
HGLZ-1000/4 1100 200 242 140 168 48 1051 473 175 105 120 60 56 8
HGLZ-1250/3 836 200 242 140 168 48 811 353 175 105 120 80 78 8
HGLZ-1250/4 1100 200 242 140 168 48 1051 473 175 105 120 80 78 8
HGLZ-1600/3 836 200 242 140 168 49 811 353 175 105 120 80 78 10
HGLZ-1600/4 1100 200 242 140 168 49 1051 473 175 105 120 80 78 10

上下型轉換負荷隔離開關


規格 外形與安裝尺寸
A B D G J R T Y Y1
HGLZ-1000/3 578 312 378 476 343 60 8 92 248
HGLZ-1000/4 698 312 498 596 463 60 8 92 248
HGLZ-1250/3 578 356 378 476 343 80 8 92 248
HGLZ-1250/4 698 356 498 596 463 80 8 92 248
HGLZ-1600/3 578 356 378 476 343 80 10 93 249
HGLZ-1600/4 698 356 498 596 463 80 10 93 249
相關產品
© 浙江正宇電器有限公司   浙ICP備18057434號-1   XML   網站地圖   網站制作維護：傳信網絡

微信
咨詢

掃一掃，加我為朋友
掃一掃，加我為朋友

服務
熱線

18868286678
服務熱線

主站蜘蛛池模板： 在线视频免费观看www | 在线天堂资源www中文 | 精品久久久久久久久久香蕉 | 国产精品对白一区二区三区 | av一级毛片 | 色综合欧美 | 一区二区三区四区免费在线观看 | 91尤物国产福利在线观看 | 制服丝袜自拍另类第1页 | 男女性色大片免费网站 | 曰本人做爰大片免费观看 | 一牛蜜桃色香阁aⅴ | 最近日本mv字幕免费高清在线 | 欧美性受ⅹ╳╳╳黑人a性爽 | 国产女人高潮叫床视频 | 91看片资源 | 啊灬啊灬快灬高潮了视频 | 英语老师解开裙子坐我腿中间 | 日韩射吧| www.久久成人 | 天天舔夜夜 | 中国产一级a毛片四川女 | 亚洲国产成人精品无码区在线观看 | 国内精品人妻无码久久久影院蜜桃 | 亚洲高清视频一区二区 | 久久久久亚洲AV成人片无码 | 四虎成人免费视频在线播放 | 国产电视伦理怡红院在线观看 | av夜夜草 | 色噜噜在线播放 | 日本卡一卡二卡乱码三卡四码 | 67PAO国产成视频永久免费 | 乱人伦人妻中文字幕 | 中国产一级a毛片四川女 | 国产CHINESEHDXXXX 亚洲AV无码国产在丝袜线观看 | 亚洲精品国产精品乱码不99热 | 日韩第一夜 | 久久综合久久自在自线精品自 | 看黄色免费片 | 国产精品综合在线观看 | 9久9久9久女女女九九九一九 |
