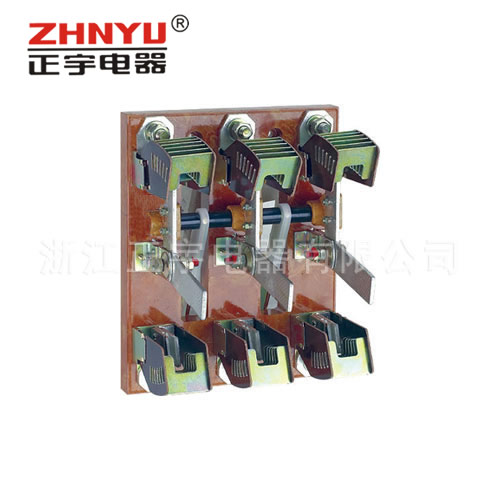

HD、HS系列開啟式刀開關

HD、HS系列開啟式刀開關,刀開關


開關簡介
HD系列、HS系列單投和雙投刀開關，開啟式刀開關適用于交流50Hz、額定電壓至380V、直流至220V，額定電流至1500A 的成套配電裝置中，作為不頻繁地手動接通和分斷交、直流電路或作隔離開關用。
HD(S)11系列中央手柄式刀開關主要用于動力站，不切斷帶有電流的電路，作為電氣隔離之用。
HD(S)12系列側方正面杠桿操作機構式刀開關主要用于正面操作、前面維修的開關柜中，操作機構可以在柜的兩側安裝。
HD(S)13系列中央正面杠桿操作機構式刀開關主要用于正面操作后面維修的開關柜中，操作機構裝在正前方。
HD(S)14系列側面操作手柄式刀開關，主要用于動力箱中。
裝有滅弧室的刀開關可以切斷電流負荷，其它系列刀開關只作電氣隔離之用。

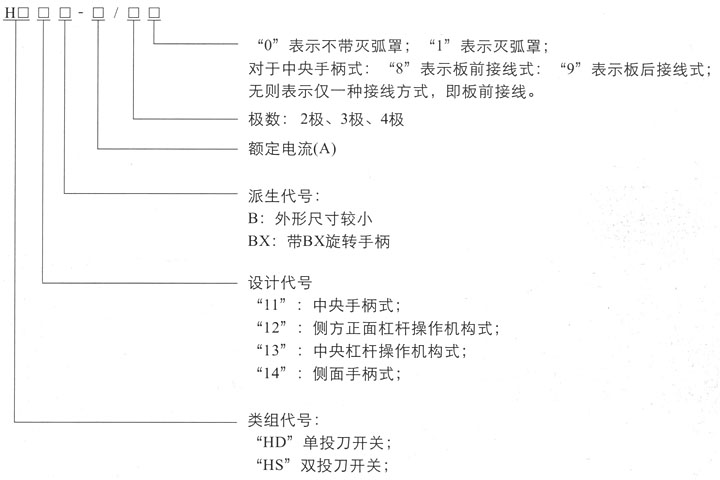

型號及含義


開關特性
3.1額定電壓為V、直流220V
3.2額定電流為100、200、400、600、1000、1500A
3.3主要技術參數
額定電流(A) 100 200 400 600 1000 1500
通斷能力(A)
(5個操作循環) 		AC 380V、cosф=0.72～0.8 100 200 400 600 1000 1500
DC T=0.01-0.011S 220V 100 200 400 600 1000 1500
機械壽命(次) 10000 10000 10000 5000 5000 5000
電壽命(次) 1000 1000 1000 500 500 500
Is短時耐受電流(kA) 6 10 20 25 30 40
動穩定電流峰值(kA) 杠桿操作模式 20 30 40 50 60 80
手柄式 15 20 30 40 50 -
操作力(N) ≤300 ≤300 ≤300 ≤300 ≤400 ≤300
注：通斷能力為帶有滅弧室的刀開關的技術指標

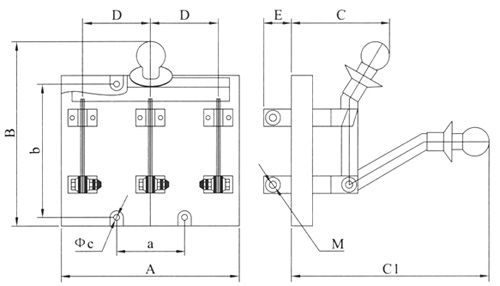

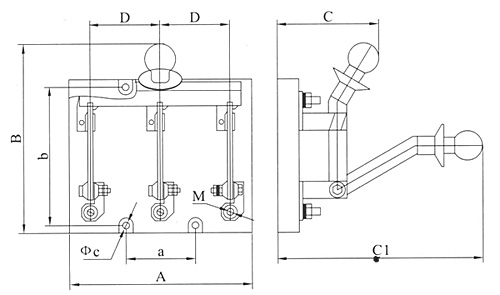

HD11系列單投開關（板前接線）外形與安裝尺寸

HD、HS系列開啟式刀開關,刀開關


型號 外形尺寸(mm) 外形尺寸(mm)
A B C C1 D a b фc M
HD11-100 2極 170 205 110 220 70 120 140 ф7 M8
3極 190 205 110 220 70 70 140 ф4 M8
4極 260 230 118 238 70 140 140 ф7 M8
HD11-200 2極 170 205 110 220 70 120 140 ф7 M8
3極 190 205 110 220 70 70 140 ф7 M8
4極 260 230 118 238 70 140 140 ф7 M8
HD11-400 2極 220 264 132 270 80 160 190 ф7 M12
3極 220 264 132 270 80 80 190 ф7 M12
4極 300 272 130 265 80 160 190 ф7 M12
HD11-600 2極 240 325 112 305 100 200 140 ф9 M16
3極 270 325 112 305 100 100 140 ф9 M16
4極 370 325 112 305 100 200 140 ф9 M16
HD11-1000 2極 270 382 118 355 120 240 140 ф9 2-M12
3極 325 382 118 355 120 120 140 ф9 2-M12
4極 450 382 118 355 120 240 140 ф9 2-M12
HD11-1500 2極 300 410 128 364 130 260 140 ф11 4-M12
3極 360 410 128 364 130 130 140 ф11 4-M12
4極 490 410 128 364 130 260 140 ф11 4-M12

HD11系列單投開關（板后接線）外形與安裝尺寸

HD、HS系列開啟式刀開關,刀開關參數


型號 外形尺寸(mm) 外形尺寸(mm)
A B C C1 D E a b фc M
HD11-100 2極 170 205 110 220 70 32 120 140 ф7 M8
3極 190 205 110 220 70 32 70 140 ф4 M8
4極 260 230 118 238 70 32 140 140 ф7 M8
HD11-200 2極 170 205 110 220 70 32 120 140 ф7 M8
3極 190 205 110 220 70 32 70 140 ф7 M8
4極 260 230 118 238 70 32 140 140 ф7 M8
HD11-400 2極 220 264 132 270 80 43 160 190 ф7 M12
3極 220 264 132 270 80 43 80 190 ф7 M12
4極 300 272 130 265 80 43 160 190 ф7 M12
HD11-600 2極 240 325 112 305 100 55 200 140 ф9 M16
3極 270 325 112 305 100 55 100 140 ф9 M16
4極 370 325 112 305 100 55 200 140 ф9 M16
HD11-1000 2極 270 382 118 355 120 70 240 140 ф9 2-M12
3極 325 382 118 355 120 70 120 140 ф9 2-M12
4極 450 382 118 355 120 70 240 140 ф9 2-M12
HD11-1500 2極 300 410 128 364 130 85 260 140 ф11 4-M12
3極 360 410 128 364 130 85 130 140 ф11 4-M12
4極 490 410 128 364 130 85 260 140 ф11 4-M12

HD、HS系列開啟式刀開關

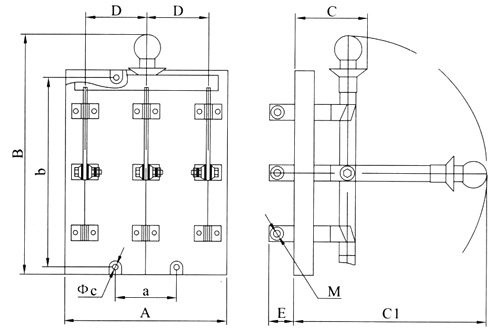

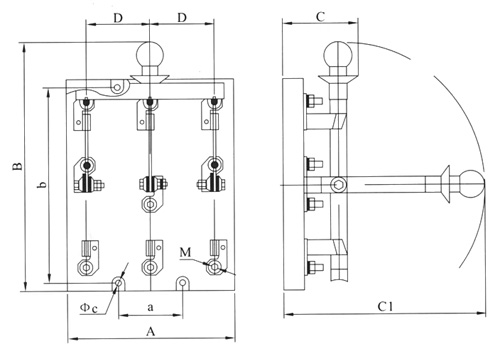

HS11系列雙投開關（板前接線）外形與安裝尺寸

型號 外形尺寸(mm) 外形尺寸(mm)
A B C C1 D a b фc M
HS11-100 2極 160 285 90 225 70 140 220 ф7 M8
3極 190 285 90 225 70 70 220 ф4 M8
4極 260 305 80 245 70 140 220 ф7 M8
HS11-200 2極 160 285 90 225 70 140 220 ф7 M8
3極 190 285 90 225 70 70 220 ф7 M8
4極 260 305 80 245 70 140 220 ф7 M8
HS11-400 2極 190 365 110 290 80 160 260 ф7 M12
3極 220 365 110 290 80 80 260 ф7 M12
4極 300 375 85 290 80 160 220 ф7 M12
HS11-600 2極 240 405 110 300 100 200 220 ф9 M16
3極 270 405 88 300 100 100 220 ф9 M16
4極 370 405 88 300 100 200 220 ф9 M16
HS11-1000 2極 280 510 118 350 120 240 220 ф9 2-M12
3極 325 510 118 350 120 120 220 ф9 2-M12
4極 450 510 118 350 120 240 220 ф9 2-M12
HS11-1500 2極 310 580 128 360 130 260 260 ф11 4-M12
3極 360 580 128 360 130 130 260 ф11 4-M12
4極 490 580 128 360 130 260 260 ф11 4-M12

HS11系列雙投開關（板后接線）外形與安裝尺寸


型號 外形尺寸(mm) 外形尺寸(mm)
A B C C1 D E a b фc M
HS11-100 2極 160 285 90 225 70 32 140 220 ф7 M8
3極 190 285 90 225 70 32 70 220 ф7 M8
4極 260 305 80 245 70 32 140 220 ф7 M8
HS11-200 2極 160 285 90 225 70 32 140 220 ф7 M8
3極 190 285 90 225 70 32 70 220 ф7 M8
4極 260 305 80 245 70 32 140 220 ф7 M8
HS11-400 2極 190 365 110 290 80 43 160 260 ф7 M12
3極 220 365 110 290 80 43 80 260 ф7 M12
4極 300 375 85 290 80 43 160 260 ф7 M12
HS11-600 2極 240 405 110 300 100 55 200 220 ф9 M16
3極 270 405 88 300 100 55 100 220 ф9 M16
4極 370 405 88 300 100 55 200 220 ф9 M16
HS11-1000 2極 280 510 118 350 120 70 240 220 ф9 2-M12
3極 325 510 118 350 120 70 120 220 ф9 2-M12
4極 450 510 118 350 120 70 240 220 ф9 2-M12
HS11-1500 2極 310 580 128 360 130 85 260 260 ф11 4-M12
3極 360 580 128 360 130 85 130 260 ф11 4-M12
4極 490 580 128 360 130 85 260 260 ф11 4-M12



HD、HS系列開啟式刀開關

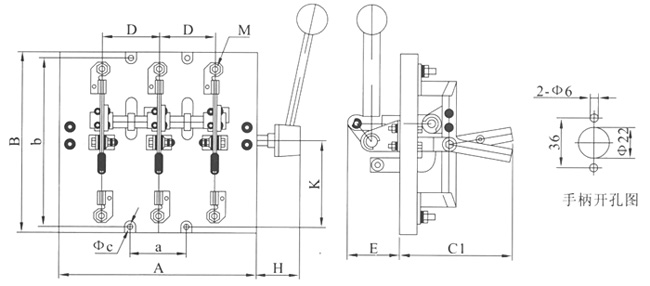

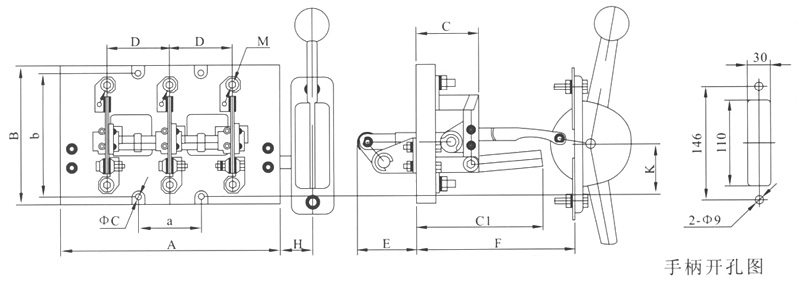

HD12系列單投開關外形與安裝尺寸

型號 外形尺寸(mm) 外形尺寸(mm)
A B C C1 D E F a b фc H K M
HD12-100 2極 200 190 80 160 80 78 350 160 160 ф7 33 82 M8
3極 280 190 80 160 80 78 350 80 160 ф7 33 82 M8
4極 360 190 80 160 80 78 350 160 160 ф7 33 82 M8
HD12-200 2極 200 190 80 160 80 78 350 160 160 ф7 33 82 M8
3極 280 190 80 160 80 78 350 80 160 ф7 33 82 M8
4極 360 190 80 160 80 78 350 160 160 ф7 33 82 M8
HD12-400 2極 220 205 92 180 90 88 350 180 160 ф7 30 88 M12
3極 310 205 92 180 90 88 350 90 160 ф7 30 88 M12
4極 400 205 92 180 90 88 350 180 160 ф7 30 88 M12
HD12-600 2極 250 300 100 188 100 94 350 200 160 ф9 30 82 M16
3極 330 300 100 188 100 94 350 100 160 ф9 30 82 M16
4極 430 300 100 188 100 94 350 200 160 ф9 30 82 M16
HD12-1000 2極 290 315 116 226 120 105 350 240 160 ф9 28 78 2-M12
3極 400 315 116 226 120 105 350 120 160 ф9 28 78 2-M12
4極 520 315 116 226 120 105 350 240 160 ф9 28 78 2-M12
HD12-1500 2極 310 355 125 238 130 114 350 260 160 ф11 28 78 4-M12
3極 440 355 125 238 130 114 350 130 160 ф11 28 78 4-M12
4極 570 355 125 238 130 114 350 260 160 ф11 28 78 4-M12

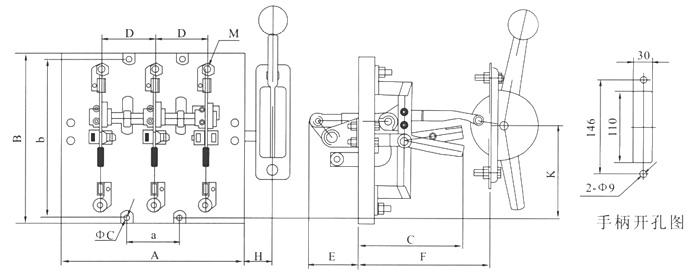

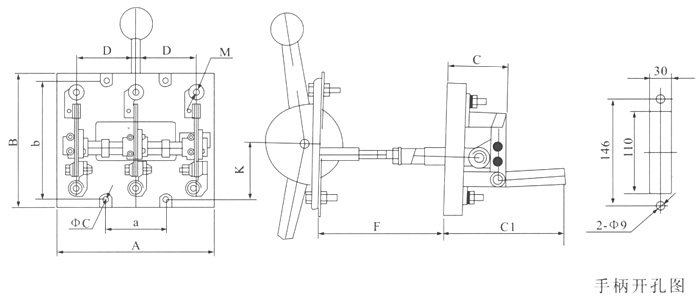

HS12系列雙投開關外形與安裝尺寸


型號 外形尺寸(mm) 外形尺寸(mm)
A B C D E F a b фc H K M
HS12-100 2極 200 270 155 80 76 350 160 240 ф7 35 158 M8
3極 280 270 155 80 76 350 80 240 ф7 35 158 M8
4極 360 270 155 80 76 350 160 240 ф7 35 158 M8
HS12-200 2極 200 270 155 80 76 350 160 240 ф7 35 158 M8
3極 280 270 155 80 76 350 80 240 ф7 35 158 M8
4極 360 270 155 80 76 350 160 240 ф7 35 158 M8
HS12-400 2極 220 300 184 90 88 350 180 240 ф7 30 172 M12
3極 310 300 184 90 88 350 90 240 ф7 30 172 M12
4極 400 300 184 90 88 350 180 240 ф7 30 172 M12
HS12-600 2極 250 400 190 100 95 350 200 240 ф9 30 170 M16
3極 330 400 190 100 95 350 100 240 ф9 30 170 M16
4極 430 400 190 100 95 350 200 240 ф9 30 170 M16
HS12-1000 2極 290 435 220 120 105 350 240 240 ф9 28 178 2-M12
3極 400 435 220 120 105 350 120 240 ф9 28 178 2-M12
4極 520 435 220 120 105 350 240 240 ф9 28 178 2-M12
HS12-1500 2極 310 480 242 130 120 350 260 260 ф11 28 190 4-M12
3極 440 480 242 130 120 350 130 260 ф11 28 190 4-M12
4極 570 480 242 130 120 350 260 260 ф11 28 190 4-M12



HD、HS系列開啟式刀開關

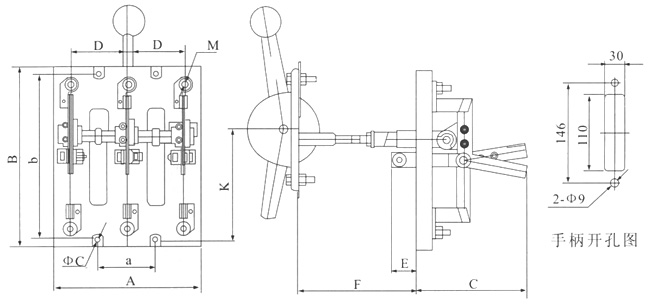

HD13系列單投開關外形與安裝尺寸

型號 外形尺寸(mm) 外形尺寸(mm)
A B C C1 D F a b фc K M
HD13-100 2極 190 190 80 160 80 250 160 160 ф7 82 M8
3極 210 190 80 160 80 250 80 160 ф7 82 M8
4極 290 190 80 160 80 250 160 160 ф7 82 M8
HD13-200 2極 190 190 80 160 80 250 160 160 ф7 82 M8
3極 210 190 80 160 80 250 80 160 ф7 82 M8
4極 290 190 80 160 80 250 160 160 ф7 82 M8
HD13-400 2極 220 205 92 180 90 250 180 160 ф7 88 M12
3極 240 205 92 180 90 250 90 160 ф7 88 M12
4極 330 205 92 180 90 250 180 160 ф7 88 M12
HD13-600 2極 240 300 100 188 100 250 200 160 ф9 82 M16
3極 270 300 100 188 100 250 100 160 ф9 82 M16
4極 370 300 100 188 100 250 200 160 ф9 82 M16
HD13-1000 2極 280 315 116 226 120 250 240 160 ф9 78 2-M12
3極 325 315 116 226 120 250 120 160 ф9 78 2-M12
4極 450 315 116 226 120 250 240 160 ф9 78 2-M12
HD13-1500 2極 310 355 125 238 130 250 260 160 ф11 78 4-M12
3極 360 355 125 238 130 250 130 160 ф11 78 4-M12
4極 490 355 125 238 130 250 260 160 ф11 78 4-M12

HS13系列雙投開關外形與安裝尺寸


型號 外形尺寸(mm) 外形尺寸(mm)
A B C D E F a b фc K M
HS13-100 2極 190 270 155 80 35 250 160 240 ф7 158 M8
3極 210 270 155 80 35 250 80 240 ф7 158 M8
4極 290 270 155 80 35 250 160 240 ф7 158 M8
HS13-200 2極 190 270 155 80 35 250 160 240 ф7 158 M8
3極 210 270 155 80 35 250 80 240 ф7 158 M8
4極 290 270 155 80 35 250 160 240 ф7 158 M8
HS13-400 2極 220 300 184 90 45 250 180 240 ф7 172 M12
3極 240 300 184 90 45 250 90 240 ф7 172 M12
4極 330 300 184 90 45 250 180 240 ф7 172 M12
HS13-600 2極 240 400 190 100 54 250 200 240 ф9 170 M16
3極 270 400 190 100 54 250 100 240 ф9 170 M16
4極 370 400 190 100 54 250 200 240 ф9 170 M16
HS13-1000 2極 280 435 220 120 66 250 240 240 ф9 178 2-M12
3極 330 435 220 120 66 250 120 240 ф9 178 2-M12
4極 450 435 220 120 66 250 240 240 ф9 178 2-M12
HS13-1500 2極 310 480 242 130 80 250 260 260 ф11 190 4-M12
3極 370 480 242 130 80 250 130 260 ф11 190 4-M12
4極 500 480 242 130 80 250 260 260 ф11 190 4-M12



HD、HS系列開啟式刀開關

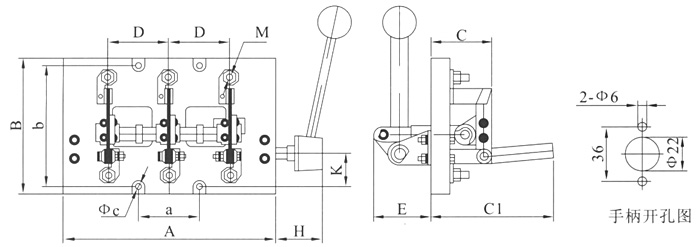

HD14系列單投開關外形與安裝尺寸

型號 外形尺寸(mm) 外形尺寸(mm)
A B C C1 D E a b фc H K M
HD14-100 2極 200 190 80 160 80 78 160 160 ф7 90 45 M8
3極 280 190 80 160 80 78 80 160 ф7 90 45 M8
4極 360 190 80 160 80 78 160 160 ф7 90 45 M8
HD14-200 2極 200 190 80 160 80 78 160 160 ф7 90 45 M8
3極 280 190 80 160 80 78 80 160 ф7 90 45 M8
4極 360 190 80 160 80 78 160 160 ф7 90 45 M8
HD14-400 2極 220 205 92 180 90 88 180 160 ф7 88 50 M12
3極 310 205 92 180 90 88 90 160 ф7 88 50 M12
4極 400 205 92 180 90 88 180 160 ф7 88 50 M12
HD14-600 2極 250 300 100 188 100 94 200 160 ф9 88 45 M16
3極 330 300 100 188 100 94 100 160 ф9 88 45 M16
4極 430 300 100 188 100 94 200 160 ф9 88 45 M16
HD14-1000 2極 290 315 116 226 120 105 240 160 ф9 85 42 2-M12
3極 400 315 116 226 120 105 120 160 ф9 85 42 2-M12
4極 520 315 116 226 120 105 240 160 ф9 85 42 2-M12
HD14-1500 2極 310 355 125 238 130 114 260 160 ф11 85 42 4-M12
3極 440 355 125 238 130 114 130 160 ф11 85 42 4-M12
4極 570 355 125 238 130 114 260 160 ф11 85 42 4-M12

HS14系列雙投開關外形與安裝尺寸


型號 外形尺寸(mm) 外形尺寸(mm)
A B C D E a b фc H K M
HS14-100 2極 200 270 155 80 76 160 240 ф7 92 195 M8
3極 280 270 155 80 76 80 240 ф7 92 195 M8
4極 360 270 155 80 76 160 240 ф7 92 195 M8
HS14-200 2極 200 270 155 80 76 160 240 ф7 92 195 M8
3極 280 270 155 80 76 80 240 ф7 92 195 M8
4極 360 270 155 80 76 160 240 ф7 92 195 M8
HS14-400 2極 220 300 184 90 88 180 240 ф7 88 208 M12
3極 310 300 184 90 88 90 240 ф7 88 208 M12
4極 400 300 184 90 88 180 240 ф7 88 208 M12
HS14-600 2極 250 400 190 100 95 200 240 ф9 88 205 M16
3極 330 400 190 100 95 100 240 ф9 88 205 M16
4極 430 400 190 100 95 200 240 ф9 88 205 M16
HS14-1000 2極 290 435 220 120 105 240 240 ф9 85 214 2-M12
3極 400 435 220 120 105 120 240 ф9 85 214 2-M12
4極 520 435 220 120 105 240 240 ф9 85 214 2-M12
HS14-1500 2極 310 480 242 130 120 260 260 ф11 85 226 4-M12
3極 440 480 242 130 120 130 260 ф11 85 226 4-M12
4極 570 480 242 130 120 260 260 ф11 85 226 4-M12
