HR3熔斷器式刀開關

如果您有任何問題可以聯系我們！
聯系我們

電話：18868286678

掃一掃，加我為朋友
  • 詳細信息
詳細信息

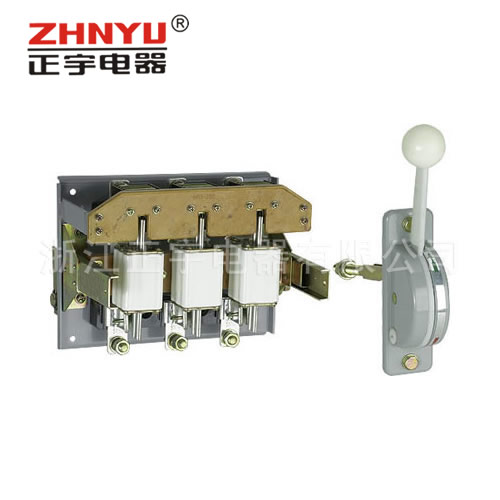

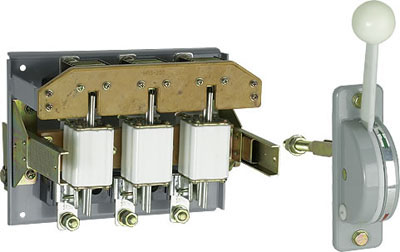

HR3熔斷器式刀開關

HR3熔斷器式刀開關,刀開關


開關簡介
HR3系列熔斷器式刀開關適用于交流50Hz、380V，額定電流至1000A的配電系統中作為短路保護和電纜、導線的過載保護之用。在正常情況下，可供不頻繁地手動接通和分?jǐn)嗾Ｘ?fù)載電流與過載電流，在短路情況下，由熔體熔斷來切斷電流。
開關符合IEC60947-3、GB14048—3標準。
型號及含義
HR3熔斷器式刀開關,刀開關參數
約定發熱電流(A) 交流380V
HR3正面?zhèn)确礁軛U傳動機構式 HR3正面中央杠桿傳動機構式 HR3側面操作手柄式 HR3無面板側方杠桿傳動機構式
100 HR3-100/31 HR3-100/32 HR3-100/33 HR3-100/34
200 HR3-200/31 HR3-200/32 HR3-200/33 HR3-200/34
400 HR3-400/31 HR3-400/32 HR3-400/33 HR3-400/34
600 HR3-600/31 HR3-600/32 HR3-600/33 HR3-600/34
1000 HR3-1000/31 HR3-1000/32 HR3-1000/33 HR3-1000/34

主要技術參數
型號 額定工作電壓Ue（V） 額定絕緣電壓Ui（V） 額定工作電流Ie（A） 約定發熱電流Ith(A) 配用熔斷體
HR3-100 380 660 100 100 RT0-100
HR3-200 200 200 RT0-200
HR3-400 400 400 RT0-400
HR3-600 600 600 RT0-600
HR3-1000 1000 1000 RT0-1000

結構特征
熔斷器式刀開關(以下簡稱開關)是熔斷器和刀開關的組合電器，具有熔斷器和刀開關的基本性能，在電路正常供電的情況下，接通和切斷電源由刀開關來擔任。當線路或用電設備過載或短路時，熔斷器的熔體燒斷，及時切斷故障電流。前操作前檢修的開關，中央有供檢修和更換熔斷器的門，主要供BDL配電屏上安裝。
前操作后檢修的開關主要供BSL配電屏上安裝。側面操作前檢修的開關可以制成封閉的動力配電箱。
開關帶有安全擋板，并裝有滅弧室。滅弧室由酚醛布板和鋼板沖制件鉚合而成。
開關的熔斷器固定在帶彈簧、鎖板的絕緣橫梁上，在正常運行時，保證熔斷器不脫扣，而當熔斷體因線路故障而熔斷后，只需要按下鎖板便可以很方便地更換熔斷器。

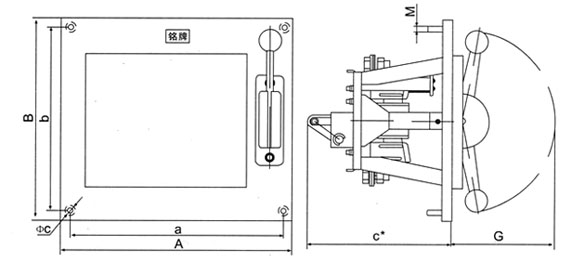

外形與安裝尺寸
HR3熔斷器式刀開關,刀開關參數
型號 外形尺寸 外形尺寸
A B C* G a b фc M
HR3-100/31 400 400 275 266 360 360 12 10
HR3-200/31 400 400 275 266 360 360 12 10
HR3-400/31 400 400 275 266 360 360 12 10
HR3-600/31 450 400 325 266 410 360 12 10
HR3-1000/31 500 400 350 266 450 360 12 10

注：C*尺寸為開關接通后連桿處于******位置時的尺寸。

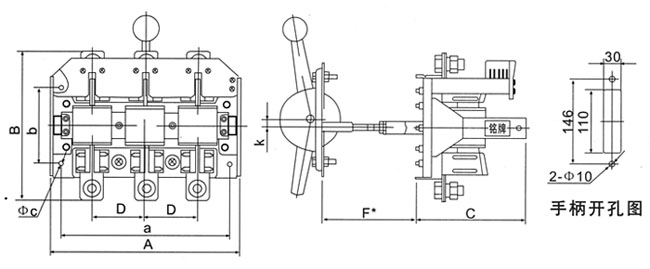

HR3熔斷器式刀開關,刀開關參數
型號 外形尺寸 外形尺寸
A B C D F* a b фc K
HR3-100/32 250 192 185 60 250 215 130 7 12
HR3-200/32 270 205 185 70 250 235 130 7 12
HR3-400/32 290 222 185 80 250 255 130 7 12
HR3-600/32 320 255 185 90 250 285 130 7 12
HR3-1000/32 410 365 270 115 350 350 250 7 12
注：F*尺寸為開關接通后連桿處于******位置時的尺寸。

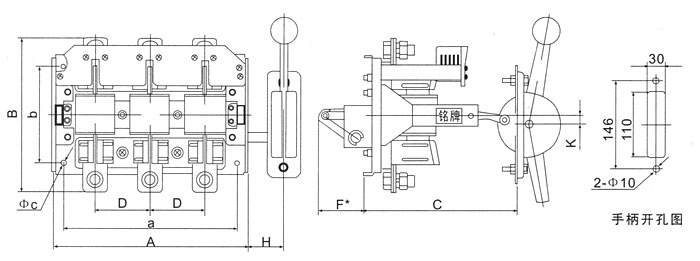

型號 外形尺寸 外形尺寸
A B C D F* a b фc H
HR3-100/33 250 200 185 60 75 215 160 7 78
HR3-200/33 270 205 185 70 75 235 160 7 78
HR3-400/33 290 222 185 80 75 255 160 7 78
HR3-600/33 320 255 185 90 75 285 160 7 78
HR3-1000/33 410 365 270 115 75 350 250 9 102
注：F*尺寸為開關接通后連桿處于******位置時的尺寸。

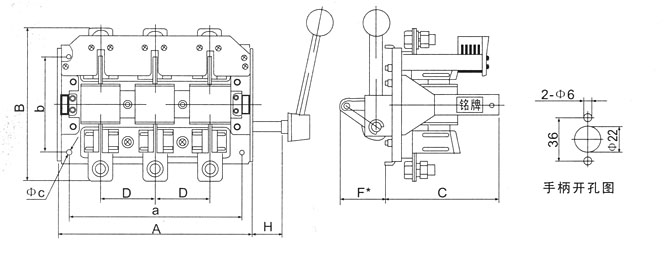

HR3熔斷器式刀開關,刀開關參數
型號 外形尺寸 外形尺寸
A B C D F* a b фc H K
HR3-100/34 250 200 250 60 75 215 160 7 78 12
HR3-200/34 270 205 250 70 75 235 160 7 78 12
HR3-400/34 290 222 250 80 75 255 160 7 78 12
HR3-600/34 320 255 250 90 75 285 160 7 78 12
HR3-1000/34 410 365 350 115 75 350 250 9 102 12

注：F*尺寸為開關接通后連桿處于******位置時的尺寸。
